GOTHE 73101 ve 53101 BAĞLANTI KUTULARI

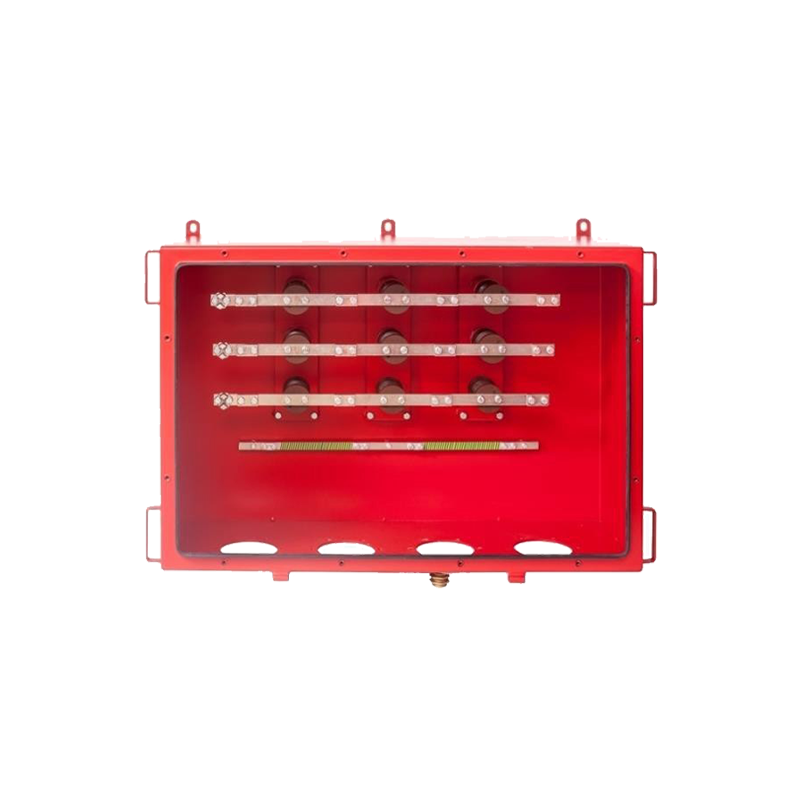

En fazla 6 adet yüksek gerilim kablosunun bağlanması ve dağıtımı için bakırdan imal edilmiş akım çubuklarına sahip yüksek gerilim barası kutusu.

Gövde ve kapak, çelik sac veya isteğe bağlı olarak paslanmaz çelikten imal edilmiştir. Kutunun alt tarafında 2, 4 veya 6 flanş deliği bulunan modeller mevcuttur. İçinde, fazların bağlanması için 3 adet nikel kaplı bakır çubuk ve topraklama için 1 adet bakır çubuktan oluşan bir barası sistemi bulunur. Kutunun ayrıca harici bir topraklama terminali vardır. Kutunun arka tarafında uzun delikli bağlama halkaları bulunur. Gövde ve kapakta tutma kolları mevcuttur.

Bölge 1 ve 2, gaz ve toz için.

53101 (ATEX versiyonu),

73101 (ATEX'siz).



Ürünü isteyin



Tür:



73101 ve 53101

Anma gerilimi:

6,6 kV AC (Ex), 7,2 kV AC (Endüstriyel)

Anma akımı:

364 A'ya kadar

Koruma sınıfı:

IP65

Çalışma sıcaklığı 1:

T6 ila +80°C (320 A) çok telli kablo

Çalışma sıcaklığı 2:

T6 ila +80°C (260 A) tek telli kablo

Çalışma sıcaklığı 3:

T4 ila +130 °C (364 A) çok telli kablo

Çalışma sıcaklığı 4:

T4 ila +130°C (288 A) tek telli kablo

Ortam sıcaklığı:

-20°C ila +40°C

Sızdırmazlık:

EPDM

Kablo kesiti:

16 ila 185 mm²

Malzeme:

çelik sac, paslanmaz çelik AISI 316Ti

Duvar kalınlığı:

3 mm

Yüzey işleme:

boyalı, 2K-PUR RAL cs

Boyutlar (G/D/Y):

1200 x 635 x 360 mm

Kablo giriş delikleri:

2, 4, 6, yan kutulu/kutusuz

Yan kutu:

500 V AC/DC, 10 A, maks. 10 mm²

Patlamaya dayanıklı:

EEx e (53101)
