Anschlussdosen GOTHE 73101 & 53101

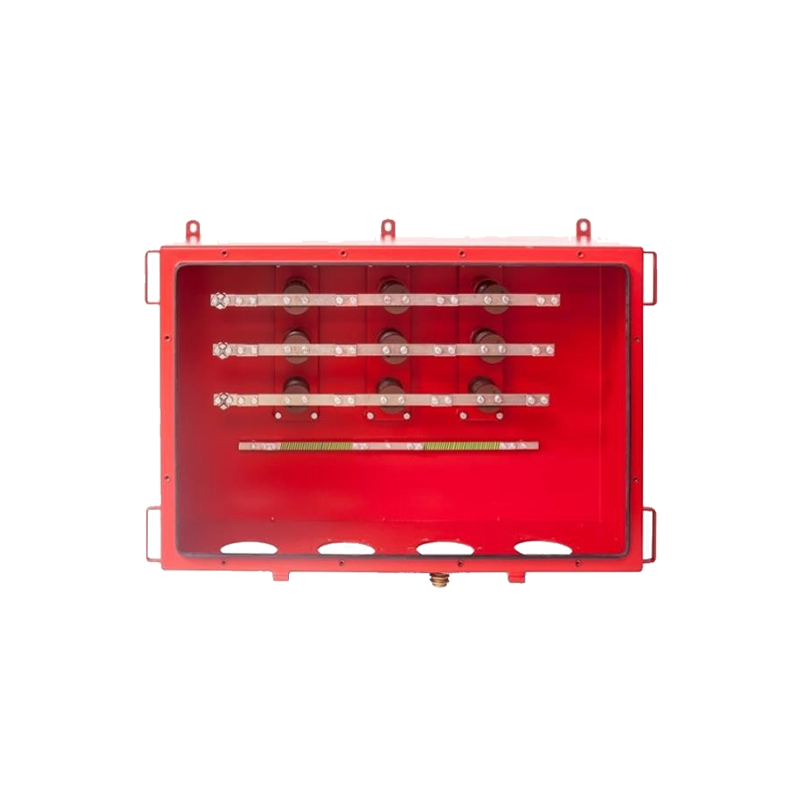

Hochspannungs-Sammelschienenkasten mit Stromsammelschienen aus Kupfer zum Anschluss und zur Verteilung von bis zu 6 Hochspannungskabeln.

Gehäuse und Deckel aus Stahlblech oder wahlweise aus Edelstahl. Erhältlich mit 2, 4 oder 6 Flanschbohrungen an der Unterseite des Kastens. Im Inneren befindet sich ein Sammelschienensystem mit 3 vernickelten Kupferschienen für den Anschluss der Phasen und 1 Kupferschiene für die Erdung. Der Kasten verfügt außerdem über eine externe Erdungsklemme. An der Rückseite des Kastens befinden sich Befestigungsösen mit Langlöchern. Griffe an Gehäuse und Deckel.

Für Zone 1 und 2, Gas und Staub.

53101 (ATEX-Ausführung),

73101 (ohne ATEX).



Ask for the product



Typ:



73101 & 53101

Nennspannung:

6,6 kV AC (Ex), 7,2 kV AC (Ind)

Nennstrom:

bis zu 364 A

Schutzart:

IP65

Betriebstemperatur 1:

T6 bis +80 °C (320 A) mehradriges Kabel

Betriebstemperatur 2:

T6 bis +80 °C (260 A) Einleiterkabel

Betriebstemperatur 3:

T4 bis +130 °C (364 A) mehradriges Kabel

Betriebstemperatur 4:

T4 bis +130 °C (288 A) Einleiterkabel

Umgebungstemperatur:

-20 °C bis +40 °C

Dichtung:

EPDM

Kabelquerschnitt:

16 bis 185 mm²

Material:

Stahlblech, Edelstahl AISI 316Ti

Wandstärke:

3 mm

Oberflächenbehandlung:

lackiert, 2K-PUR RAL cs

Abmessungen (B/T/H):

1200 x 635 x 360 mm

Kabeleinführungsöffnungen:

2, 4, 6 mit/ohne Seitenkasten

Seitenkasten:

500 V AC/DC, 10 A, max. 10 mm²

Explosionsschutz:

EEx e (53101)
