BOÎTIERS DE RACCORDEMENT GOTHE 73101 ET 53101

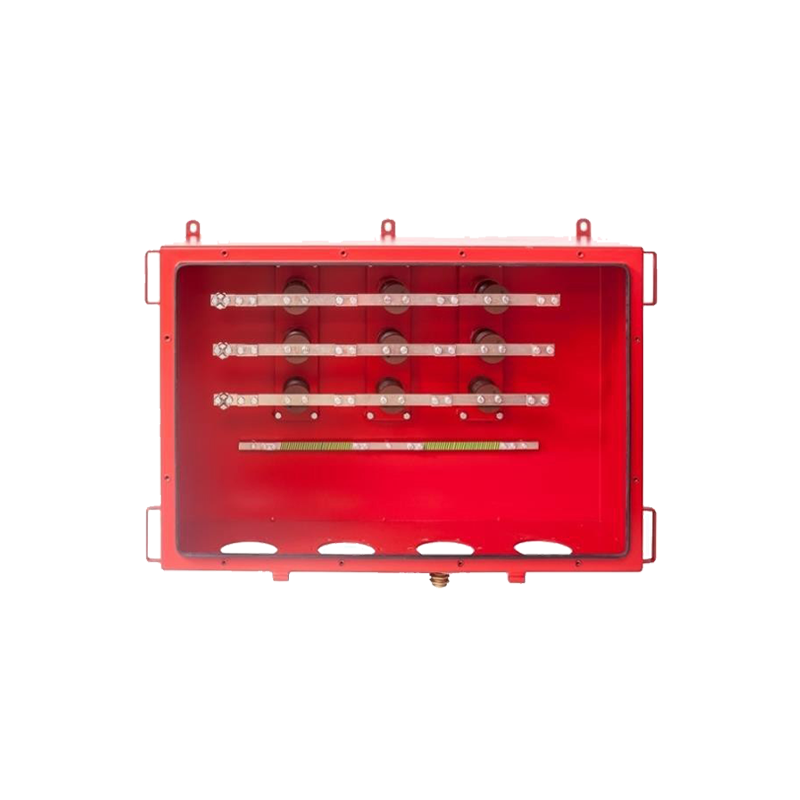

Boîtier de barres omnibus haute tension avec barres conductrices en cuivre, destiné au raccordement et à la distribution d'un maximum de 6 câbles haute tension.

Boîtier et couvercle en tôle d’acier ou, en option, en acier inoxydable. Disponible avec 2, 4 ou 6 trous de bride sur la face inférieure du boîtier. À l’intérieur se trouve un système de barres omnibus comprenant 3 barres en cuivre nickelé pour le raccordement des phases et 1 barre en cuivre pour la mise à la terre. Le coffret dispose également d’une borne de mise à la terre externe. À l’arrière du coffret se trouvent des œillets avec de longs trous. Poignées sur le boîtier et le couvercle.

Pour les zones 1 et 2, gaz et poussières.

53101 (version ATEX),

73101 (sans ATEX).



Ask for the product



Type :



73101 et 53101

Tension nominale :

6,6 kV CA (Ex), 7,2 kV CA (Ind)

Courant nominal :

jusqu’à 364 A

Indice de protection :

IP65

Température de fonctionnement 1 :

de T6 à +80 °C (320 A) pour câble multifilaire

Température de fonctionnement 2 :

De T6 à +80 °C (260 A) pour un câble à un seul conducteur

Température de fonctionnement 3 :

T4 à +130 °C (364 A) câble multifilaire

Température de fonctionnement 4 :

T4 à +130 °C (288 A) câble à un conducteur

Température ambiante :

de -20 °C à +40 °C

Étanchéité :

EPDM

Section du câble :

16 à 185 mm²

Matériau :

tôle d’acier, acier inoxydable AISI 316Ti

Épaisseur de paroi :

3 mm

Traitement de surface :

peint, 2K-PUR RAL cs

Dimensions (L/P/H) :

1 200 x 635 x 360 mm

Orifices de passage de câbles :

2, 4, 6 avec/sans boîtier latéral

Boîtier latéral :

500 V CA/CC, 10 A, max. 10 mm²

Antidéflagrant :

EEx e (53101)
