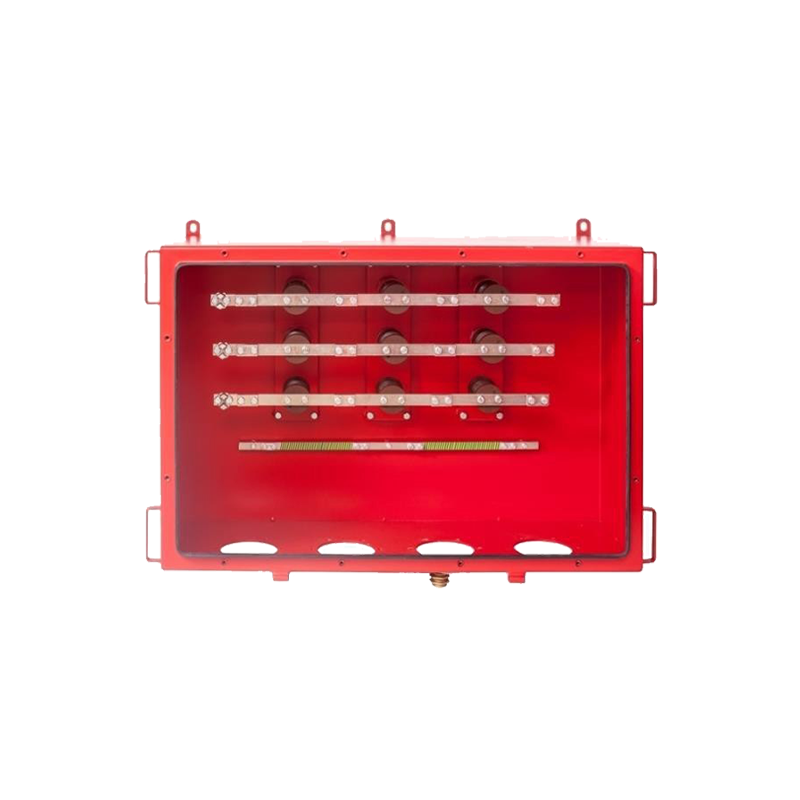

CAJAS DE CONEXIÓN GOTHE 73101 Y 53101

Caja de barras colectoras de alta tensión con barras de corriente de cobre para la conexión y distribución de hasta 6 cables de alta tensión.

Carcasa y tapa de chapa de acero o, opcionalmente, de acero inoxidable. Disponible con 2, 4 o 6 orificios de brida en la parte inferior de la caja. En el interior hay un sistema de barras colectoras con 3 barras de cobre niqueladas para la conexión de las fases y 1 barra de cobre para la puesta a tierra. La caja también cuenta con un terminal de puesta a tierra externo. En la parte trasera de la caja hay tiradores con orificios alargados. Asas en la carcasa y la tapa.

Para las zonas 1 y 2, gas y polvo.

53101 (versión ATEX),

73101 (sin ATEX).



Ask for the product



Tipo:



73101 y 53101

Tensión nominal:

6,6 kV CA (Ex), 7,2 kV CA (Ind)

Corriente nominal:

hasta 364 A

Clase de protección:

IP65

Temperatura de funcionamiento 1:

de T6 a +80 °C (320 A) con cable multifilar

Temperatura de funcionamiento 2:

De T6 a +80 °C (260 A) con cable de un solo hilo

Temperatura de funcionamiento 3:

T4 a +130 °C (364 A), cable de varios hilos

Temperatura de funcionamiento 4:

T4 a +130 °C (288 A), cable de un solo hilo

Temperatura ambiente:

de -20 °C a +40 °C

Sellado:

EPDM

Sección transversal del cable:

de 16 a 185 mm²

Material:

chapa de acero, acero inoxidable AISI 316Ti

Espesor de pared:

3 mm

Tratamiento superficial:

pintado, 2K-PUR RAL cs

Dimensiones (An/Pr/Al):

1200 x 635 x 360 mm

Orificios de entrada de cables:

2, 4, 6 con/sin caja lateral

Caja lateral:

500 V CA/CC, 10 A, máx. 10 mm²

A prueba de explosiones:

EEx e (53101)
