Aansluitdozen GOTHE 73101 & 53101

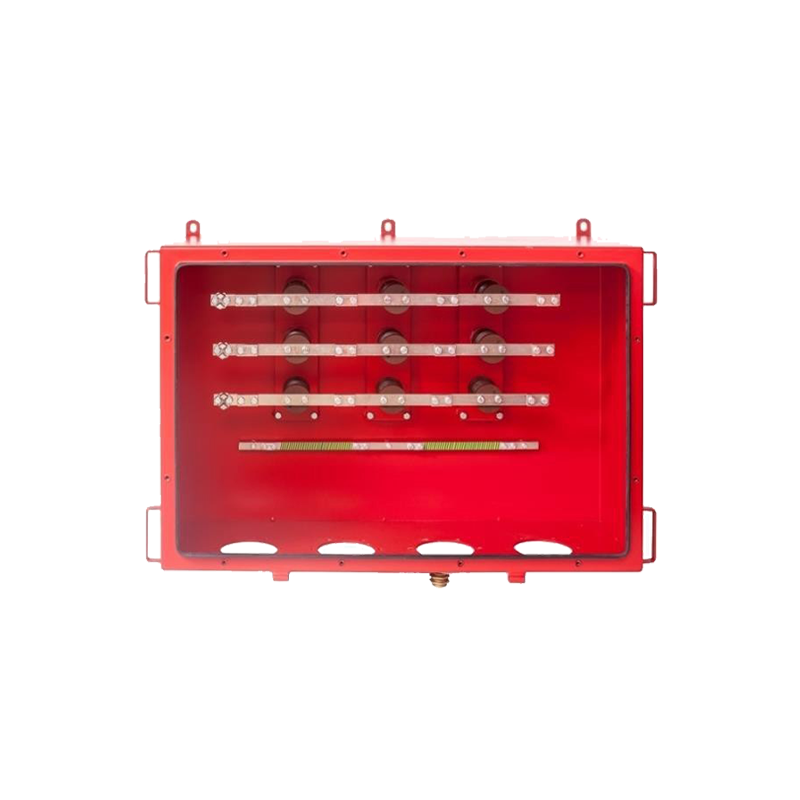

Hoogspanningsbusbar-kast met stroomrails van koper voor de aansluiting en distributie van maximaal 6 hoogspanningskabels.

Behuizing en deksel van staalplaat of optioneel roestvrij staal. Verkrijgbaar met 2, 4 of 6 flensgaten aan de onderzijde van de kast. Binnenin bevindt zich een busbarsysteem met 3 vernikkelde koperen staven voor de aansluiting van de fasen en 1 koperen staaf voor aarding. De kast beschikt bovendien over een externe aardingsklem. Aan de achterzijde van de kast bevinden zich bevestigingsogen met lange doorvoergaten. Handgrepen op behuizing en deksel.

Voor zone 1 en 2, gas en stof.

53101 (ATEX-uitvoering),

73101 (zonder ATEX).



Ask for the product



Type:



73101 & 53101

Nominale spanning:

6,6 kV AC (Ex), 7,2 kV AC (Ind)

Nominale stroom:

tot 364 A

Beschermingsklasse:

IP65

Bedrijfstemperatuur 1:

T6 tot +80 °C (320 A) meeraderige kabel

Bedrijfstemperatuur 2:

T6 tot +80 °C (260 A) enkeladerige kabel

Bedrijfstemperatuur 3:

T4 tot +130 °C (364 A) meeraderige kabel

Bedrijfstemperatuur 4:

T4 tot +130 °C (288 A) enkeladerige kabel

Omgevingstemperatuur:

-20 °C tot +40 °C

Afdichting:

EPDM

Kabeldoorsnede:

16 tot 185 mm²

Materiaal:

plaatstaal, roestvrij staal AISI 316Ti

Wanddikte:

3 mm

Oppervlaktebehandeling:

geverfd, 2K-PUR RAL cs

Afmetingen (B/D/H):

1200 x 635 x 360 mm

Kabeldoorvoergaten:

2, 4, 6 met/zonder zijkast

Zijkast:

500 V AC/DC, 10 A, max. 10 mm²

Explosieveilig:

EEx e (53101)
