CAIXAS DE JUNÇÃO GOTHE 73101 E 53101

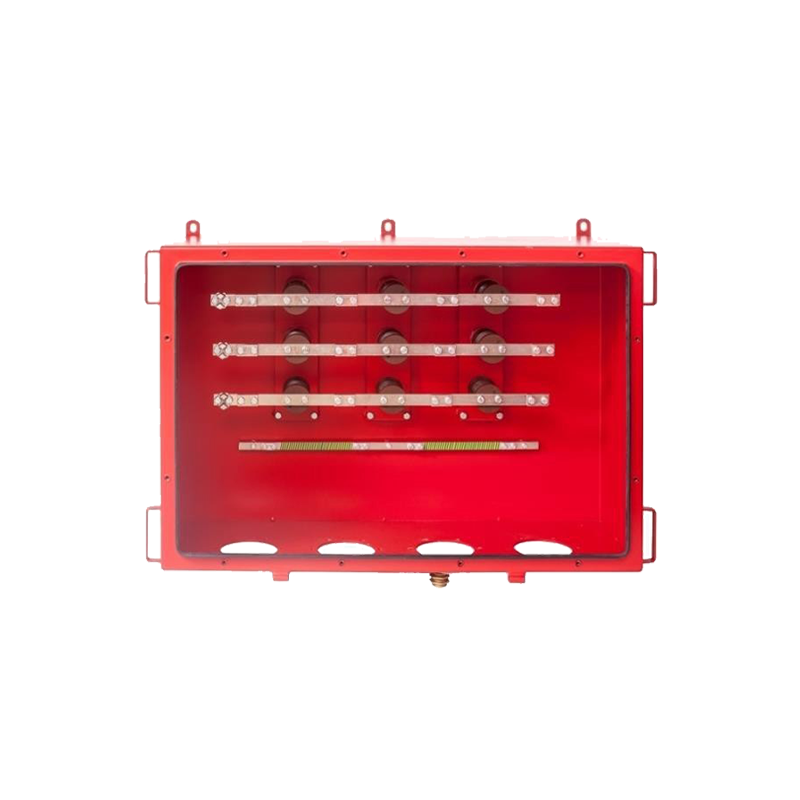

Caixa de barramento de alta tensão com barras condutoras de cobre para ligação e distribuição de até 6 cabos de alta tensão.

Caixa e tampa em chapa de aço ou, opcionalmente, em aço inoxidável. Disponível com 2, 4 ou 6 orifícios de flange na parte inferior da caixa. No interior encontra-se um sistema de barras colectoras com 3 barras de cobre niqueladas para a ligação das fases e 1 barra de cobre para ligação à terra. A caixa dispõe também de um terminal de ligação à terra no exterior. Na parte traseira da caixa encontram-se presilhas com orifícios de diâmetro alargado. Pegas na caixa e na tampa.

Para as zonas 1 e 2, gás e poeira.

53101 (versão ATEX),

73101 (sem ATEX).



Ask for the product



Tipo:



73101 e 53101

Tensão nominal:

6,6 kV CA (Ex), 7,2 kV CA (Ind)

Corrente nominal:

até 364 A

Classe de proteção:

IP65

Temperatura de funcionamento 1:

T6 a +80 °C (320 A) cabo multifilar

Temperatura de funcionamento 2:

T6 a +80 °C (260 A) cabo de fio único

Temperatura de funcionamento 3:

T4 a +130 °C (364 A) – cabo multifilar

Temperatura de funcionamento 4:

T4 a +130 °C (288 A) cabo de fio único

Temperatura ambiente:

-20 °C a +40 °C

Vedação:

EPDM

Secção transversal do cabo:

16 a 185 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

3 mm

Tratamento de superfície:

pintado, 2K-PUR RAL cs

Dimensões (L/P/A):

1200 x 635 x 360 mm

Orifícios de passagem de cabos:

2, 4, 6 com/sem caixa lateral

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

EEx e (53101)
