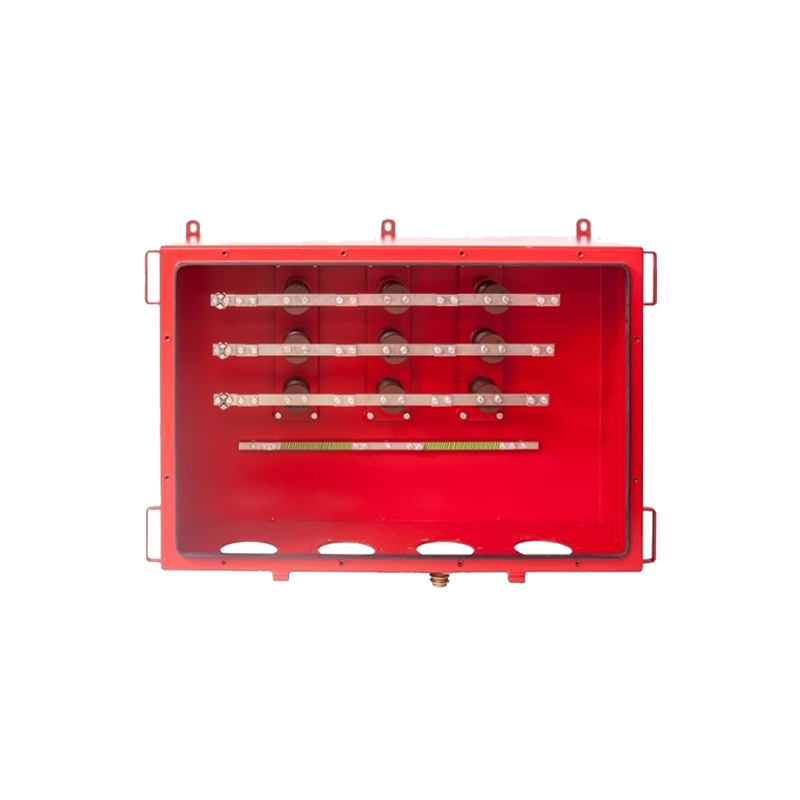

SCATOLE DI GIUNZIONE GOTHE 73101 E 53101

Scatola per sbarre collettrici ad alta tensione con sbarre di corrente in rame per il collegamento e la distribuzione di un massimo di 6 cavi ad alta tensione.

Custodia e coperchio in lamiera d’acciaio o, in opzione, in acciaio inossidabile. Disponibile con 2, 4 o 6 fori per flange sul lato inferiore della scatola. All’interno è presente un sistema di sbarre collettrici con 3 sbarre in rame nichelato per il collegamento delle fasi e 1 barra in rame per la messa a terra. La scatola dispone inoltre di un terminale di messa a terra esterno. Sul retro della scatola sono presenti passacavi con fori allungati. Maniglie su corpo e coperchio.

Per le zone 1 e 2, gas e polveri.

53101 (versione ATEX),

73101 (senza ATEX).



Ask for the product



Tipo:



73101 e 53101

Tensione nominale:

6,6 kV CA (Ex), 7,2 kV CA (Ind)

Corrente nominale:

fino a 364 A

Classe di protezione:

IP65

Temperatura di esercizio 1:

da T6 a +80 °C (320 A) cavo multifilare

Temperatura di esercizio 2:

da T6 a +80 °C (260 A) cavo a filo singolo

Temperatura di esercizio 3:

da T4 a +130 °C (364 A) cavo a più fili

Temperatura di esercizio 4:

da T4 a +130 °C (288 A) cavo a filo singolo

Temperatura ambiente:

da -20 °C a +40 °C

Guarnizione:

EPDM

Sezione del cavo:

da 16 a 185 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

3 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL cs

Dimensioni (L/P/A):

1200 x 635 x 360 mm

Fori di passaggio cavi:

2, 4, 6 con/senza scatola laterale

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

EEx e (53101)
