GOTHE 73126 ve 53126 BAĞLANTI KUTULARI

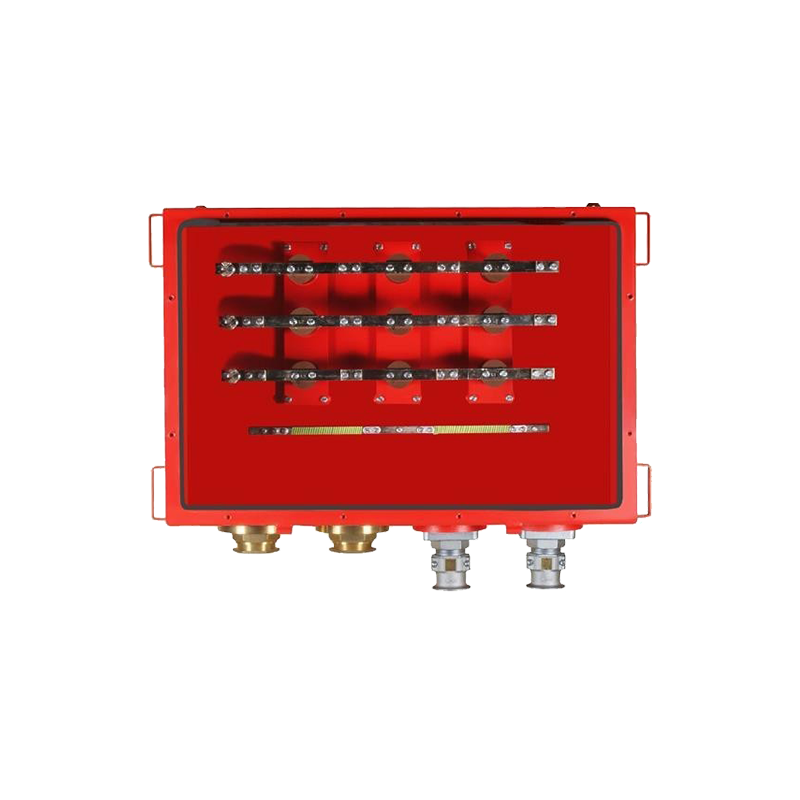

En fazla 6 adet yüksek gerilim kablosunun bağlanması ve dağıtımı için bakırdan imal edilmiş akım çubuklarına sahip yüksek gerilim barası kutusu.

-53126 (ATEX Sürümü)

-73126 (ATEX'siz)

3 mm çelik sacdan yapılmış gövde ve kapak, menteşeli kapak, kutunun içinde 16 - 240 mm² kesitli terminallere sahip 3 bakır bar, koruyucu topraklama iletkeni için 1 bar, uzun kenarlardan birinde 2, 4 veya 6 kablo giriş deliği.

Bölge 1 ve 2 ile gazlar için.

İsteğe bağlı: Karşı tarafta, izleme ve kontrol iletkenlerini veya optik fiberleri bağlamak için maks. 3 adet yan kutu.



Ürünü isteyin



Tür:



73126 ve 53126

Anma gerilimi:

11 kV AC (Ex), 12 kV AC (Endüstriyel)

Anma akımı:

500 A

Koruma sınıfı:

IP66

Çalışma sıcaklığı:

T6 ila +80°C

Ortam sıcaklığı:

-20°C ila +40°C

Sızdırmazlık:

EPDM

Kablo kesiti:

16 ila 240 mm²

Malzeme:

çelik sac, paslanmaz çelik AISI 316Ti

Duvar kalınlığı:

3 mm

Yüzey işleme:

boyalı, 2K-PUR RAL 3002

Boyutlar (G/D/Y):

1200 x 635 x 360 mm

Kablo giriş delikleri:

2, 4, 6 (yan kutulu/yan kutusuz)

Yan kutu:

500 V AC/DC, 10 A, maks. 10 mm²

Patlamaya dayanıklı:

Ex e (53126)
