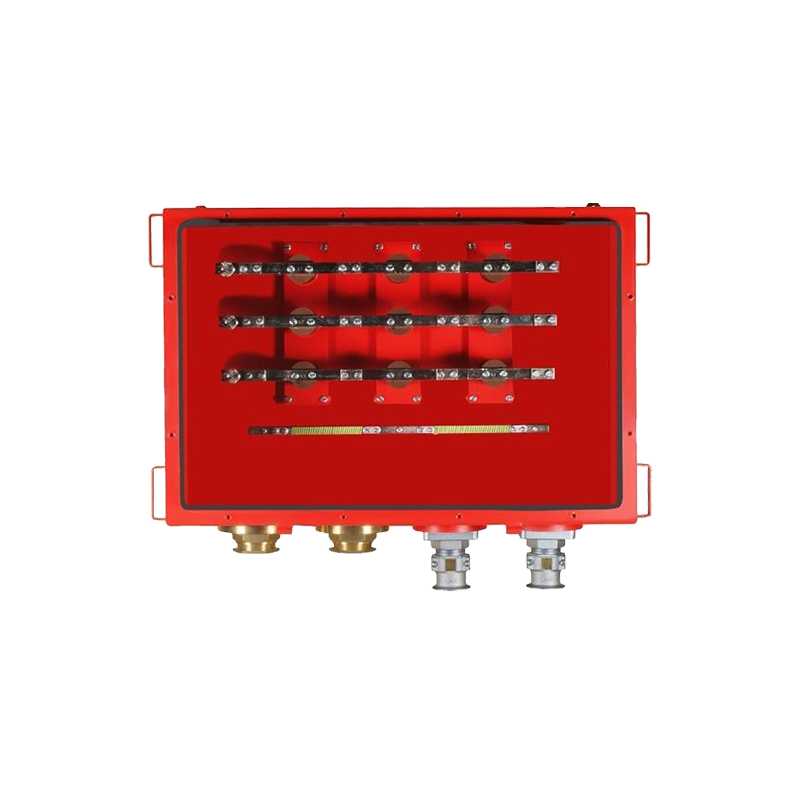

CAIXAS DE JUNÇÃO GOTHE 73126 E 53126

Caixa de barras de alta tensão com barras de corrente em cobre para ligação e distribuição de até 6 cabos de alta tensão.

-53126 (versão ATEX)

-73126 (sem ATEX)

Caixa e tampa em chapa de aço de 3 mm, tampa com dobradiças, interior da caixa com 3 barras de cobre com terminais para secção transversal de 16 a 240 mm², 1 barra para condutor de ligação à terra de proteção, 2, 4 ou 6 orifícios de entrada de cabos num dos lados compridos.

Para as zonas 1 e 2 e gases.

Opcional: no lado oposto, no máximo 3 caixas laterais para ligação de condutores de supervisão e controlo ou fibras óticas.



Ask for the product



Tipo:



73126 e 53126

Tensão nominal:

11 kV CA (Ex), 12 kV CA (Ind)

Corrente nominal:

500 A

Classe de proteção:

IP66

Temperatura de funcionamento:

T6 a +80 °C

Temperatura ambiente:

-20 °C a +40 °C

Vedante:

EPDM

Secção transversal do cabo:

16 a 240 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

3 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 3002

Dimensões (L/P/A):

1200 x 635 x 360 mm

Orifícios de passagem de cabos:

2, 4, 6 com/sem caixa lateral

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

Ex e (53126)
hv
