CAJAS DE CONEXIÓN GOTHE 73126 Y 53126

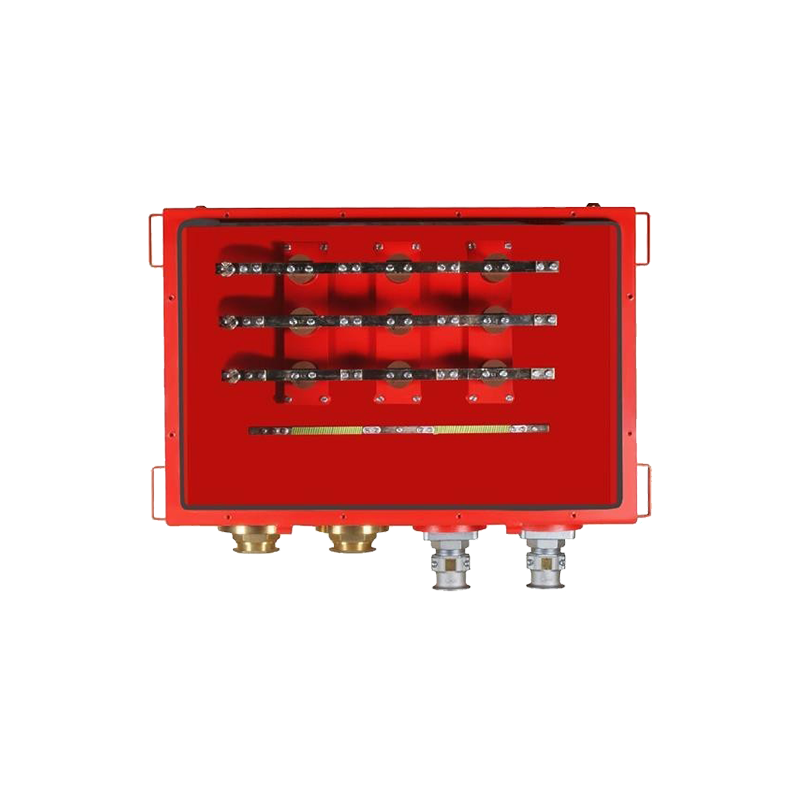

Caja de barras colectoras de alta tensión con barras conductoras de cobre para la conexión y distribución de hasta 6 cables de alta tensión.

-53126 (versión ATEX)

-73126 (sin ATEX)

Carcasa y tapa de chapa de acero de 3 mm; tapa con bisagras; interior de la caja con 3 barras de cobre con terminales para secciones de 16 a 240 mm²; 1 barra para el conductor de puesta a tierra de protección; 2, 4 o 6 orificios de entrada de cables en uno de los lados largos.

Para las zonas 1 y 2 y gases.

Opcional: en el lado opuesto, un máximo de 3 cajas laterales para conectar conductores de supervisión y control o fibras ópticas.



Ask for the product



Tipo:



73126 y 53126

Tensión nominal:

11 kV CA (Ex), 12 kV CA (Ind)

Corriente nominal:

500 A

Clase de protección:

IP66

Temperatura de funcionamiento:

De T6 a +80 °C

Temperatura ambiente:

de -20 °C a +40 °C

Sellado:

EPDM

Sección transversal del cable:

de 16 a 240 mm²

Material:

chapa de acero, acero inoxidable AISI 316Ti

Espesor de la pared:

3 mm

Tratamiento superficial:

pintado, 2K-PUR RAL 3002

Dimensiones (An/Pr/Al):

1200 x 635 x 360 mm

Orificios de entrada de cables:

2, 4, 6 con/sin caja lateral

Caja lateral:

500 V CA/CC, 10 A, máx. 10 mm²

A prueba de explosiones:

Ex e (53126)
