SCATOLE DI GIUNZIONE GOTHE 73126 E 53126

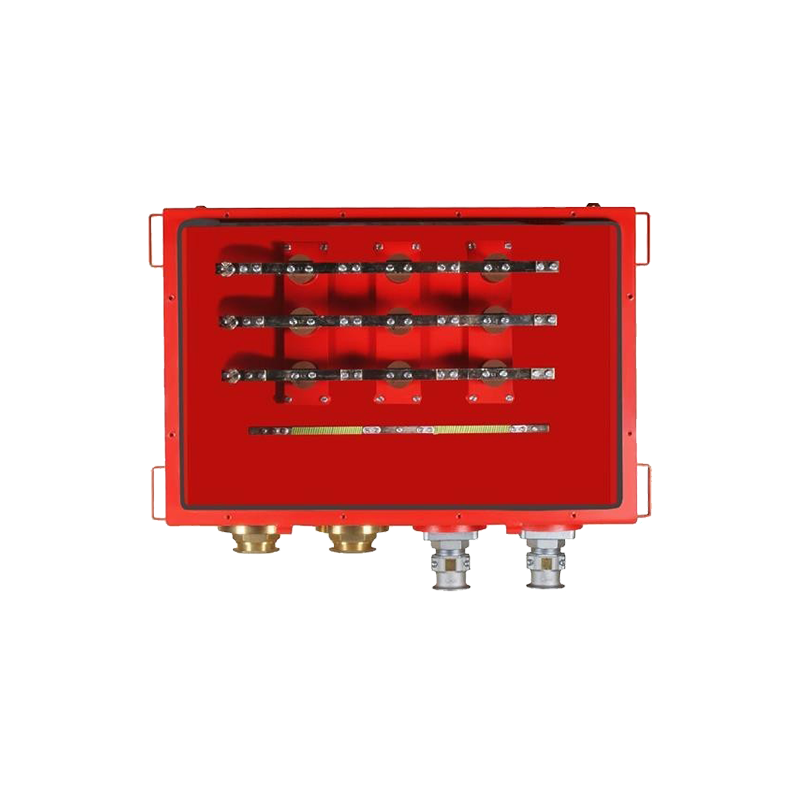

Scatola per sbarre collettrici ad alta tensione con sbarre di corrente in rame per il collegamento e la distribuzione di un massimo di 6 cavi ad alta tensione.

-53126 (versione ATEX)

-73126 (senza ATEX)

Custodia e coperchio in lamiera d’acciaio da 3 mm, coperchio incernierato, all’interno della scatola 3 barre di rame con terminali per sezioni da 16 a 240 mm², 1 barra per il conduttore di terra di protezione, 2, 4 o 6 fori di ingresso cavi su un lato lungo.

Per le zone 1 e 2 e per i gas.

Opzionale: sul lato opposto, max. 3 scatole laterali per il collegamento di conduttori di supervisione e controllo o fibre ottiche.



Ask for the product



Tipo:



73126 e 53126

Tensione nominale:

11 kV CA (Ex), 12 kV CA (Ind)

Corrente nominale:

500 A

Classe di protezione:

IP66

Temperatura di esercizio:

Da T6 a +80 °C

Temperatura ambiente:

da -20 °C a +40 °C

Guarnizione:

EPDM

Sezione del cavo:

da 16 a 240 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

3 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL 3002

Dimensioni (L/P/A):

1200 x 635 x 360 mm

Fori di passaggio cavi:

2, 4, 6 con/senza scatola laterale

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

Ex e (53126)
