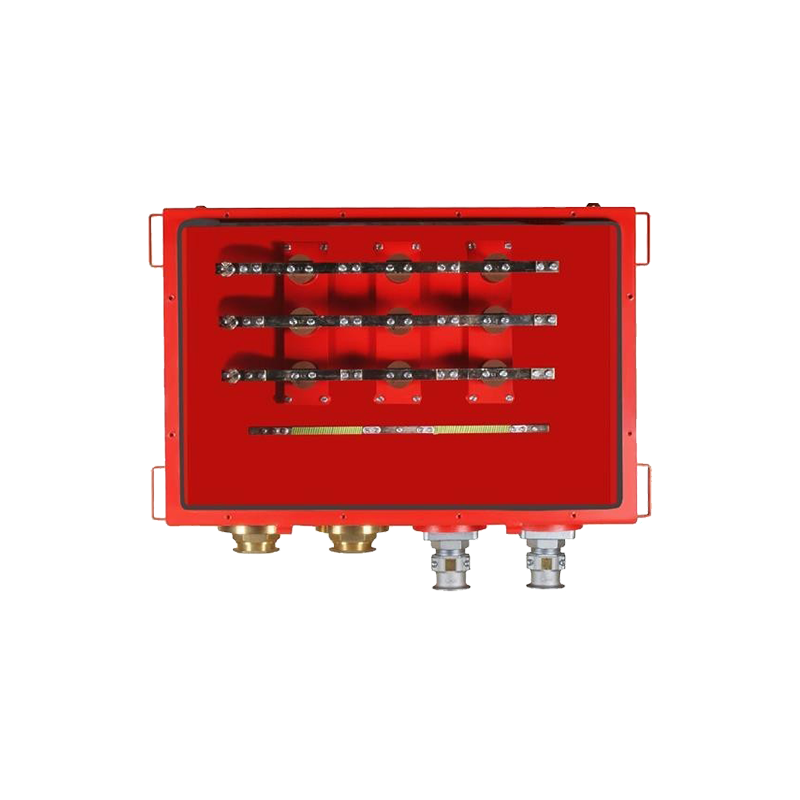

BOÎTIERS DE RACCORDEMENT GOTHE 73126 ET 53126
Boîtier de barres haute tension avec barres conductrices en cuivre pour le raccordement et la distribution de jusqu’à 6 câbles haute tension.
-53126 (version ATEX)
-73126 (sans ATEX)
Boîtier et couvercle en tôle d'acier de 3 mm d'épaisseur, couvercle à charnières, intérieur du boîtier comportant 3 barres en cuivre avec bornes pour des sections de 16 à 240 mm², 1 barre pour le conducteur de mise à la terre de protection, 2, 4 ou 6 trous de passage de câbles sur un côté long.
Pour les zones 1 et 2 et les gaz.
En option : sur le côté opposé, jusqu’à 3 boîtiers latéraux pour le raccordement des conducteurs de surveillance et de commande ou des fibres optiques.
Ask for the product
|
Type : |
73126 et 53126 |
|
Tension nominale : |
11 kV CA (Ex), 12 kV CA (Ind) |
|
Courant nominal : |
500 A |
|
Indice de protection : |
IP66 |
|
Température de fonctionnement : |
de T6 à +80 °C |
|
Température ambiante : |
de -20 °C à +40 °C |
|
Étanchéité : |
EPDM |
|
Section du câble : |
16 à 240 mm² |
|
Matériau : |
tôle d’acier, acier inoxydable AISI 316Ti |
|
Épaisseur de paroi : |
3 mm |
|
Traitement de surface : |
peint, 2K-PUR RAL 3002 |
|
Dimensions (L/P/H) : |
1 200 x 635 x 360 mm |
|
Orifices de passage de câbles : |
2, 4, 6 avec/sans boîtier latéral |
|
Boîtier latéral : |
500 V CA/CC, 10 A, max. 10 mm² |
|
Antidéflagrant : |
Ex e (53126) |
