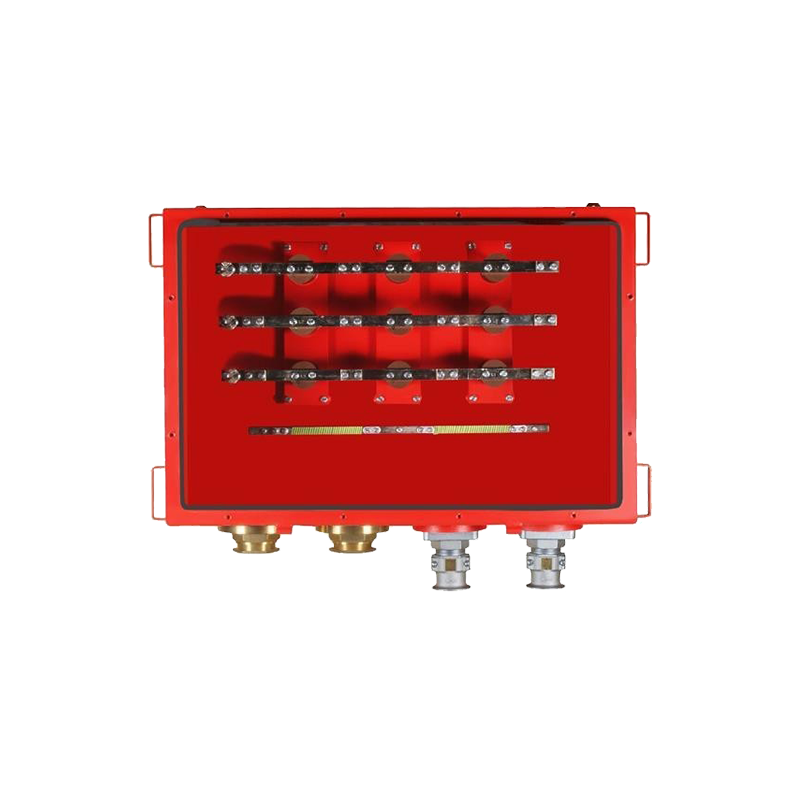

Aansluitdozen GOTHE 73126 & 53126
Hoogspanningsbusbar-kast met stroomrails van koper voor de aansluiting en verdeling van maximaal 6 hoogspanningskabels.
-53126 (ATEX-versie)
-73126 (zonder ATEX)
Behuizing en deksel van 3 mm dik staalplaat, deksel met scharnieren, binnenin de kast 3 koperen stroomrails met aansluitklemmen voor een doorsnede van 16 - 240 mm², 1 rail voor de beschermende aardgeleider, 2, 4 of 6 kabeldoorvoergaten aan één lange zijde.
Voor zone 1 en 2 en gassen.
Optioneel: aan de tegenoverliggende zijde max. 3 zijdozen voor het aansluiten van bewakings- en stuurleidingen of optische vezels.
Ask for the product
|
Type: |
73126 & 53126 |
|
Nominale spanning: |
11 kV AC (Ex), 12 kV AC (Ind) |
|
Nominale stroom: |
500 A |
|
Beschermingsklasse: |
IP66 |
|
Bedrijfstemperatuur: |
T6 tot +80 °C |
|
Omgevingstemperatuur: |
-20 °C tot +40 °C |
|
Afdichting: |
EPDM |
|
Kabeldoorsnede: |
16 tot 240 mm² |
|
Materiaal: |
plaatstaal, roestvrij staal AISI 316Ti |
|
Wanddikte: |
3 mm |
|
Oppervlaktebehandeling: |
geverfd, 2K-PUR RAL 3002 |
|
Afmetingen (B/D/H): |
1200 x 635 x 360 mm |
|
Kabeldoorvoergaten: |
2, 4, 6 met/zonder zijkast |
|
Zijkast: |
500 V AC/DC, 10 A, max. 10 mm² |
|
Explosieveilig: |
Ex e (53126) |
hv
Hoogspanningsbusbar-kast met stroomrails van koper voor de aansluiting en verdeling van maximaal 6 hoogspanningskabels.
-53126 (ATEX-versie)
-73126 (zonder ATEX)
Behuizing en deksel van 3 mm dik staalplaat, deksel met scharnieren, binnenin de kast 3 koperen stroomrails met aansluitklemmen voor een doorsnede van 16 - 240 mm², 1 rail voor de beschermende aardgeleider, 2, 4 of 6 kabeldoorvoergaten aan één lange zijde.
Voor zone 1 en 2 en gassen.
Optioneel: aan de tegenoverliggende zijde max. 3 zijdozen voor het aansluiten van bewakings- en stuurleidingen of optische vezels.
