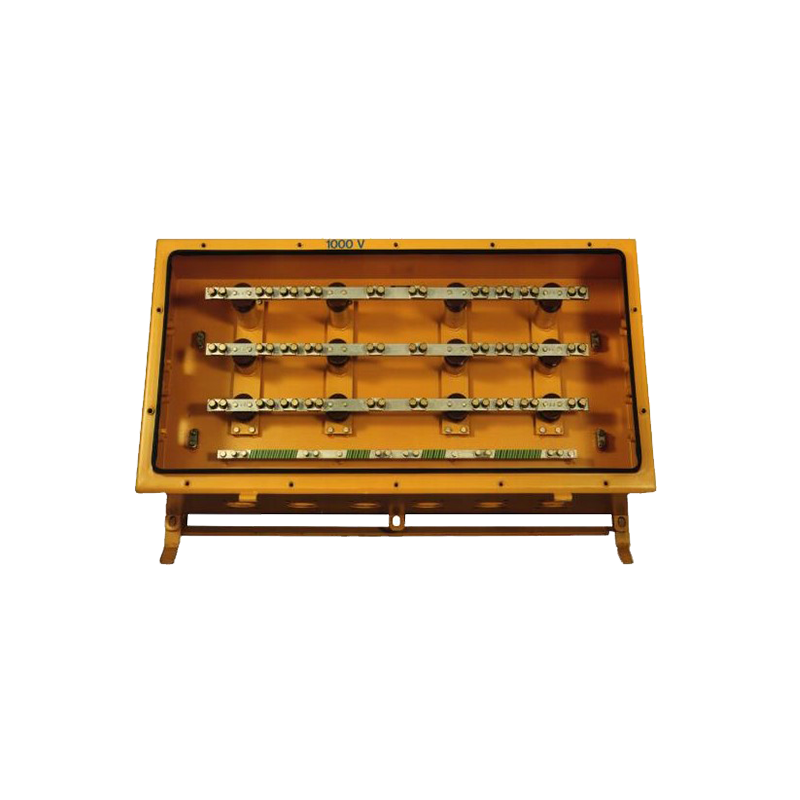

GOTHE 73101-10 ve 53101-10 BAĞLANTI KUTULARI
Kabloları ve iletkenleri bağlamak ve dağıtmak amacıyla, 1000 V’a kadar nominal gerilimde ve 185 mm²’ye kadar iletken kesitinde kullanılmak üzere bakırdan imal edilmiş akım çubuklarına sahip orta/yüksek gerilim barası kutusu.
Bölge 1 ve 2, gaz ve toz ortamları için.
53101-10 (ATEX Sürümü); 73101-10 (ATEX'siz)
Çelik sacdan yapılmış gövde ve kapak, kutunun içinde menteşeli 3 mm kalınlığında kapak, 25 - 185 mm² kesitli terminalleri olan 3 bakır bar, koruyucu topraklama iletkeni için 1 bar, uzun kenarlardan birinde 2, 4 veya 6 kablo giriş deliği, kısa kenarlarda ise her birinde 2 kablo girişi. Karayolu tünelleri için uygundur.
Ürünü isteyin
|
Tür: |
73101-10 ve 53101-10 |
|
Anma gerilimi: |
1 kV AC |
|
Anma akımı: |
364 A'ya kadar |
|
Koruma sınıfı: |
IP65 |
|
Çalışma sıcaklığı 1: |
T6 ila +80°C (320 A) çok telli kablo |
|
Çalışma sıcaklığı 2: |
T6 ila +80°C (260 A) tek telli kablo |
|
Çalışma sıcaklığı 3: |
T4 ila +130 °C (364 A) çok telli kablo |
|
Çalışma sıcaklığı 4: |
T4 ila +130°C (288 A) tek telli kablo |
|
Ortam sıcaklığı: |
-20°C ila +40°C |
|
Sızdırmazlık: |
EPDM |
|
Kablo kesiti: |
16 ila 185 mm² |
|
Malzeme: |
çelik sac, paslanmaz çelik AISI 316Ti |
|
Duvar kalınlığı: |
3 mm |
|
Yüzey işleme: |
boyalı, 2K-PUR RAL 1004 (sarı) |
|
Boyutlar (G/D/Y): |
1200 x 635 x 360 mm |
|
Kablo giriş delikleri: |
10 adet, yan kutulu/kutusuz |
|
Yan kutu: |
500 V AC/DC, 10 A, maks. 10 mm² |
|
Patlamaya dayanıklı: |
EEx e (53101-10) |
