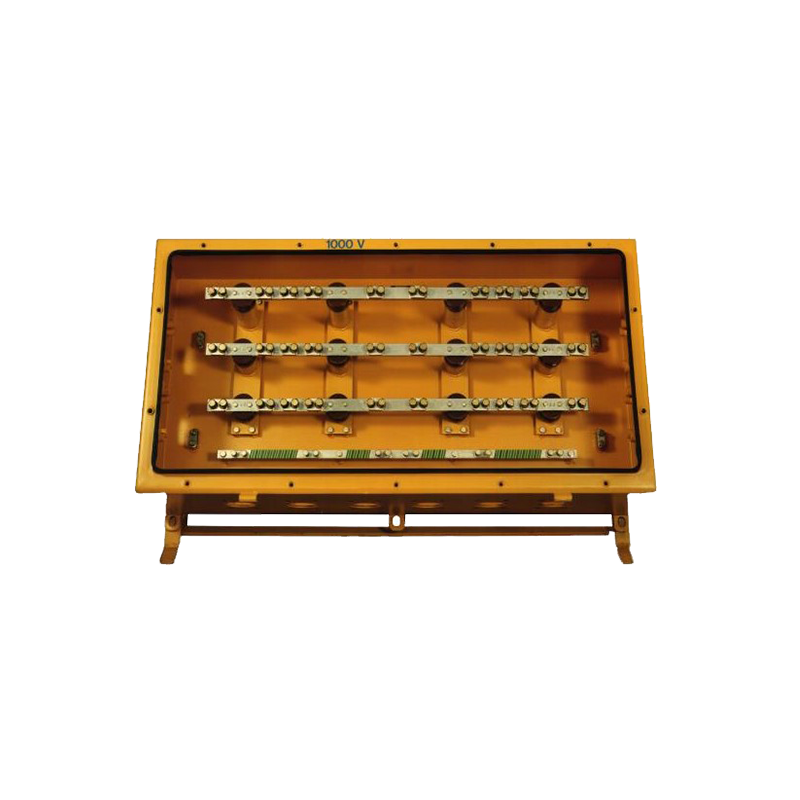

CAJAS DE CONEXIÓN GOTHE 73101-10 y 53101-10
Caja de barras colectoras de media/alta tensión con barras de cobre, diseñada para una tensión nominal de hasta 1000 V y una sección transversal de los conductores de hasta 185 mm², destinada a la conexión y distribución de cables y conductores.
Para las zonas 1 y 2, con presencia de gas y polvo.
53101-10 (versión ATEX); 73101-10 (sin ATEX)
Carcasa y tapa de chapa de acero de 3 mm con bisagras en el interior de la caja; 3 barras de cobre con terminales para secciones de 25 a 185 mm²; 1 barra para el conductor de puesta a tierra de protección; 2, 4 o 6 orificios de entrada de cables en uno de los lados largos y 2 orificios de entrada de cables en cada uno de los lados cortos. Adecuada para túneles de carretera.
Ask for the product
|
Tipo: |
73101-10 y 53101-10 |
|
Tensión nominal: |
1 kV CA |
|
Corriente nominal: |
hasta 364 A |
|
Clase de protección: |
IP65 |
|
Temperatura de funcionamiento 1: |
de T6 a +80 °C (320 A) con cable multifilar |
|
Temperatura de funcionamiento 2: |
De T6 a +80 °C (260 A) con cable de un solo hilo |
|
Temperatura de funcionamiento 3: |
T4 a +130 °C (364 A), cable de varios hilos |
|
Temperatura de funcionamiento 4: |
T4 a +130 °C (288 A), cable de un solo hilo |
|
Temperatura ambiente: |
de -20 °C a +40 °C |
|
Sellado: |
EPDM |
|
Sección transversal del cable: |
de 16 a 185 mm² |
|
Material: |
chapa de acero, acero inoxidable AISI 316Ti |
|
Espesor de pared: |
3 mm |
|
Tratamiento superficial: |
pintado, 2K-PUR RAL 1004 (amarillo) |
|
Dimensiones (An/Pr/Al): |
1200 x 635 x 360 mm |
|
Orificios de entrada de cables: |
10 con/sin caja lateral |
|
Caja lateral: |
500 V CA/CC, 10 A, máx. 10 mm² |
|
A prueba de explosiones: |
EEx e (53101-10) |
