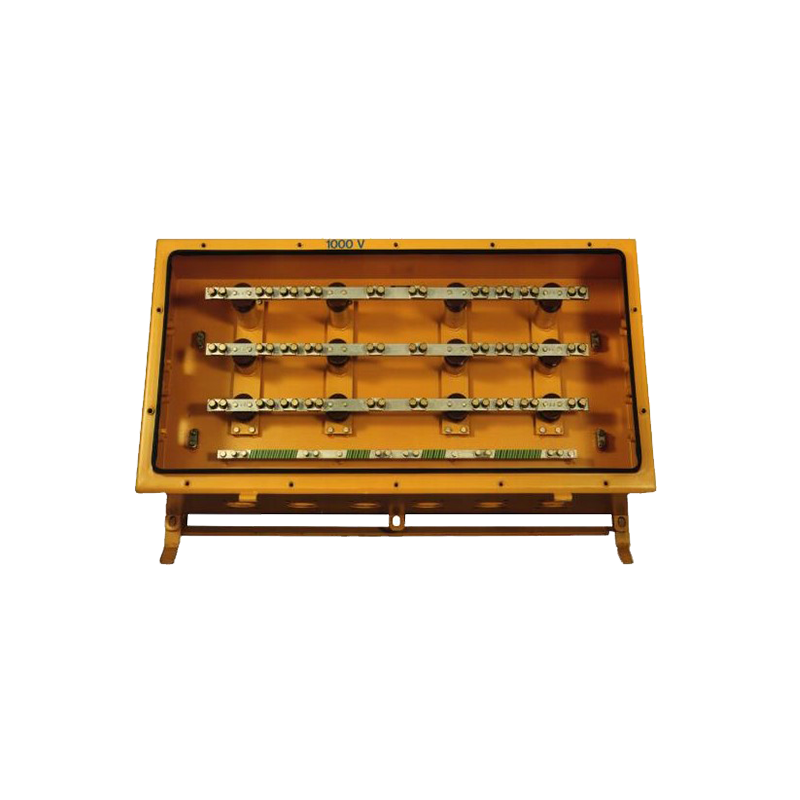

Aansluitdozen GOTHE 73101-10 & 53101-10
Middel-/hoogspanningsbusbar-kast met stroomrails van koper, bestemd voor een nominale spanning tot 1000 V en een geleiderdoorsnede tot 185 mm², voor het aansluiten en verdelen van kabels en geleiders.
Voor zone 1 en 2, gas en stof.
53101-10 (ATEX-uitvoering); 73101-10 (zonder ATEX)
Behuizing en deksel van 3 mm dik plaatstaal, deksel met scharnieren aan de binnenzijde van de kast, 3 koperen stroomrails met aansluitklemmen voor een doorsnede van 25 - 185 mm², 1 rail voor de beschermende aardgeleider, 2, 4 of 6 kabeldoorvoergaten aan één lange zijde, aan de korte zijden elk 2 kabeldoorvoeren. Geschikt voor wegtunnels.
Ask for the product
|
Type: |
73101-10 & 53101-10 |
|
Nominale spanning: |
1 kV wisselstroom |
|
Nominale stroom: |
tot 364 A |
|
Beschermingsklasse: |
IP65 |
|
Bedrijfstemperatuur 1: |
T6 tot +80 °C (320 A) meeraderige kabel |
|
Bedrijfstemperatuur 2: |
T6 tot +80 °C (260 A) enkeladerige kabel |
|
Bedrijfstemperatuur 3: |
T4 tot +130 °C (364 A) meeraderige kabel |
|
Bedrijfstemperatuur 4: |
T4 tot +130 °C (288 A) enkeladerige kabel |
|
Omgevingstemperatuur: |
-20 °C tot +40 °C |
|
Afdichting: |
EPDM |
|
Kabeldoorsnede: |
16 tot 185 mm² |
|
Materiaal: |
plaatstaal, roestvrij staal AISI 316Ti |
|
Wanddikte: |
3 mm |
|
Oppervlaktebehandeling: |
geverfd, 2K-PUR RAL 1004 (geel) |
|
Afmetingen (B/D/H): |
1200 x 635 x 360 mm |
|
Kabeldoorvoergaten: |
10 met/zonder zijkast |
|
Zijkast: |
500 V AC/DC, 10 A, max. 10 mm² |
|
Explosieveilig: |
EEx e (53101-10) |
