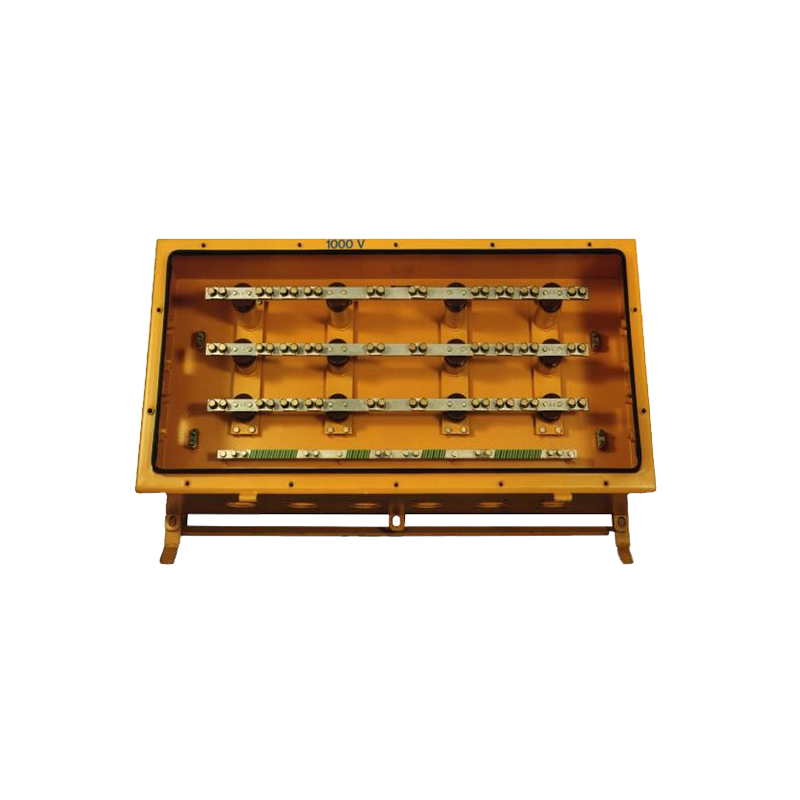

CAIXAS DE JUNÇÃO GOTHE 73101-10 e 53101-10

Caixa de barras de média/alta tensão com barras de corrente em cobre, destinada a tensões nominais até 1000 V e secção transversal dos condutores até 185 mm², para ligar e distribuir cabos e condutores.

Para as zonas 1 e 2, gás e poeira.

53101-10 (versão ATEX); 73101-10 (sem ATEX)

Caixa e tampa em chapa de aço de 3 mm, com dobradiças no interior da caixa; 3 barras de cobre com terminais para secções transversais de 25 a 185 mm²; 1 barra para o condutor de ligação à terra de proteção; 2, 4 ou 6 orifícios de entrada de cabos num dos lados compridos; em cada um dos lados curtos, 2 entradas de cabos. Adequado para túneis rodoviários.



Ask for the product



Tipo:



73101-10 e 53101-10

Tensão nominal:

1 kV CA

Corrente nominal:

até 364 A

Classe de proteção:

IP65

Temperatura de funcionamento 1:

T6 a +80 °C (320 A) cabo multifilar

Temperatura de funcionamento 2:

T6 a +80 °C (260 A) cabo de fio único

Temperatura de funcionamento 3:

T4 a +130 °C (364 A) – cabo multifilar

Temperatura de funcionamento 4:

T4 a +130 °C (288 A) cabo de fio único

Temperatura ambiente:

-20 °C a +40 °C

Vedação:

EPDM

Secção transversal do cabo:

16 a 185 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

3 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 1004 (amarelo)

Dimensões (L/P/A):

1200 x 635 x 360 mm

Orifícios de passagem de cabos:

10 com/sem caixa lateral

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

EEx e (53101-10)
