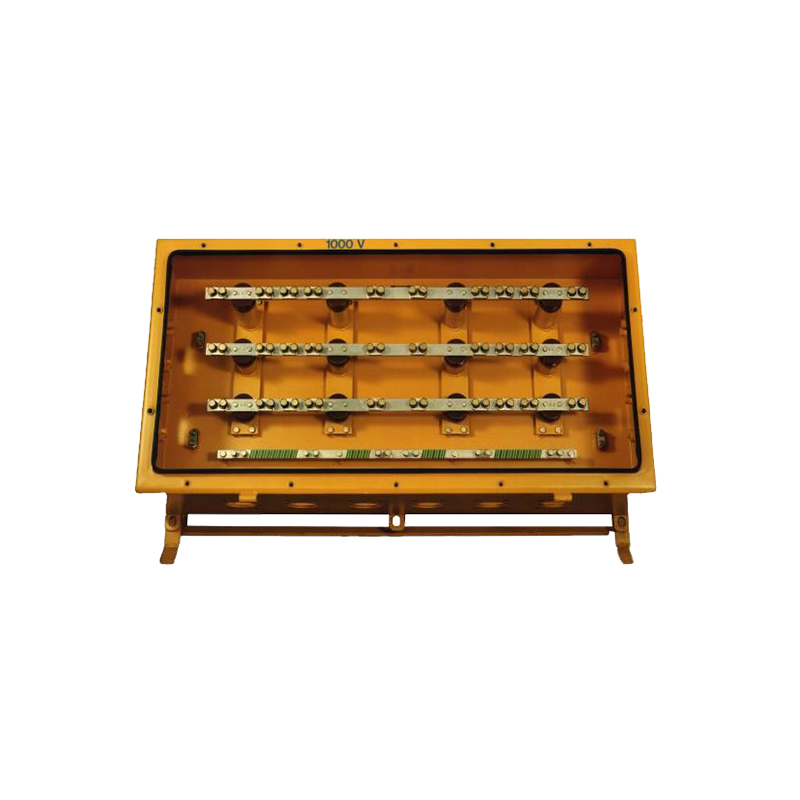

Anschlussdosen GOTHE 73101-10 & 53101-10

Mittel-/Hochspannungs-Sammelschienenkasten mit Stromsammelschienen aus Kupfer für den Einsatz bei Nennspannungen bis zu 1000 V und einem Leiterquerschnitt von bis zu 185 mm² zum Anschluss und zur Verteilung von Kabeln und Leitern.

Für die Zonen 1 und 2, Gas und Staub.

53101-10 (ATEX-Ausführung); 73101-10 (ohne ATEX)

Gehäuse und Deckel aus 3 mm starkem Stahlblech, Deckel mit Scharnieren an der Innenseite des Kastens, 3 Kupferschienen mit Klemmen für Querschnitte von 25–185 mm², 1 Schiene für den Schutzleiter, 2, 4 oder 6 Kabeleinführungsöffnungen an einer Längsseite, an den Stirnseiten jeweils 2 Kabeleinführungen. Geeignet für Straßentunnel.



Ask for the product



Typ:



73101-10 & 53101-10

Nennspannung:

1 kV Wechselstrom

Nennstrom:

bis zu 364 A

Schutzart:

IP65

Betriebstemperatur 1:

T6 bis +80 °C (320 A) mehradriges Kabel

Betriebstemperatur 2:

T6 bis +80 °C (260 A) Einleiterkabel

Betriebstemperatur 3:

T4 bis +130 °C (364 A) mehradriges Kabel

Betriebstemperatur 4:

T4 bis +130 °C (288 A) Einleiterkabel

Umgebungstemperatur:

-20 °C bis +40 °C

Dichtung:

EPDM

Kabelquerschnitt:

16 bis 185 mm²

Material:

Stahlblech, Edelstahl AISI 316Ti

Wandstärke:

3 mm

Oberflächenbehandlung:

lackiert, 2K-PUR RAL 1004 (gelb)

Abmessungen (B/T/H):

1200 x 635 x 360 mm

Kabeleinführungsöffnungen:

10 mit/ohne Seitenkasten

Seitenkasten:

500 V AC/DC, 10 A, max. 10 mm²

Explosionsschutz:

EEx e (53101-10)
