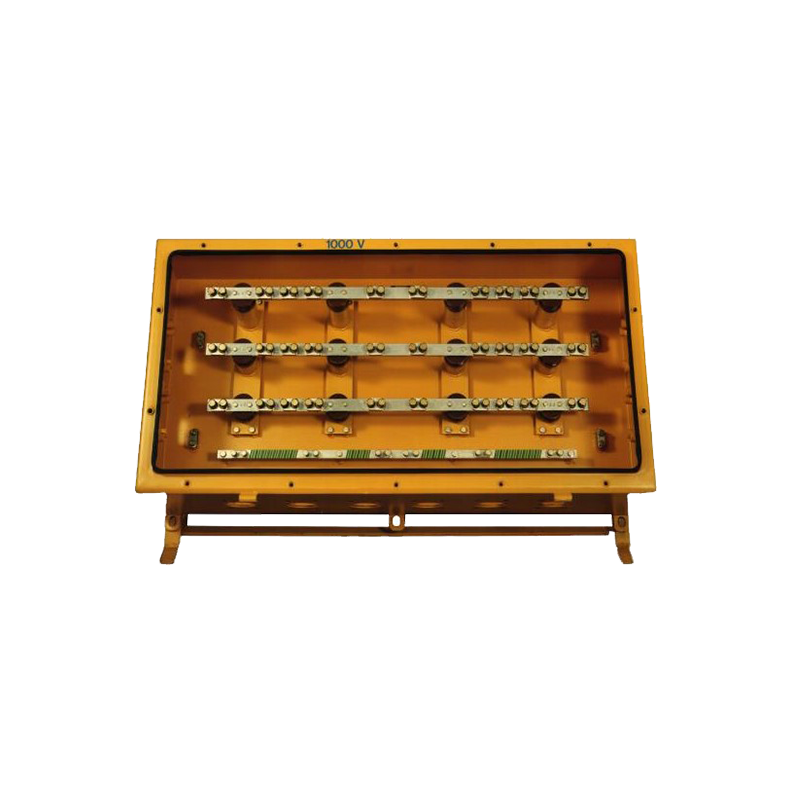

SCATOLE DI GIUNZIONE GOTHE 73101-10 e 53101-10
Scatola per sbarre collettrici a media/alta tensione con sbarre in rame, per tensioni nominali fino a 1000 V e sezioni dei conduttori fino a 185 mm², destinata al collegamento e alla distribuzione di cavi e conduttori.
Per le zone 1 e 2, gas e polveri.
53101-10 (versione ATEX); 73101-10 (senza ATEX)
Custodia e coperchio in lamiera d’acciaio da 3 mm con cerniere all’interno della scatola; 3 barre in rame con terminali per sezioni da 25 a 185 mm²; 1 barra per il conduttore di terra di protezione; 2, 4 o 6 fori di ingresso cavi su un lato lungo; su ciascun lato corto, 2 ingressi cavi. Adatto per gallerie stradali.
Ask for the product
|
Tipo: |
73101-10 e 53101-10 |
|
Tensione nominale: |
1 kV CA |
|
Corrente nominale: |
fino a 364 A |
|
Classe di protezione: |
IP65 |
|
Temperatura di esercizio 1: |
da T6 a +80 °C (320 A) cavo multifilare |
|
Temperatura di esercizio 2: |
da T6 a +80 °C (260 A) cavo a filo singolo |
|
Temperatura di esercizio 3: |
da T4 a +130 °C (364 A) cavo a più fili |
|
Temperatura di esercizio 4: |
da T4 a +130 °C (288 A) cavo a filo singolo |
|
Temperatura ambiente: |
da -20 °C a +40 °C |
|
Guarnizione: |
EPDM |
|
Sezione del cavo: |
da 16 a 185 mm² |
|
Materiale: |
lamiera d'acciaio, acciaio inossidabile AISI 316Ti |
|
Spessore della parete: |
3 mm |
|
Trattamento superficiale: |
verniciato, 2K-PUR RAL 1004 (giallo) |
|
Dimensioni (L/P/A): |
1200 x 635 x 360 mm |
|
Fori di passaggio cavi: |
10 con/senza scatola laterale |
|
Scatola laterale: |
500 V CA/CC, 10 A, max. 10 mm² |
|
A prova di esplosione: |
EEx e (53101-10) |
