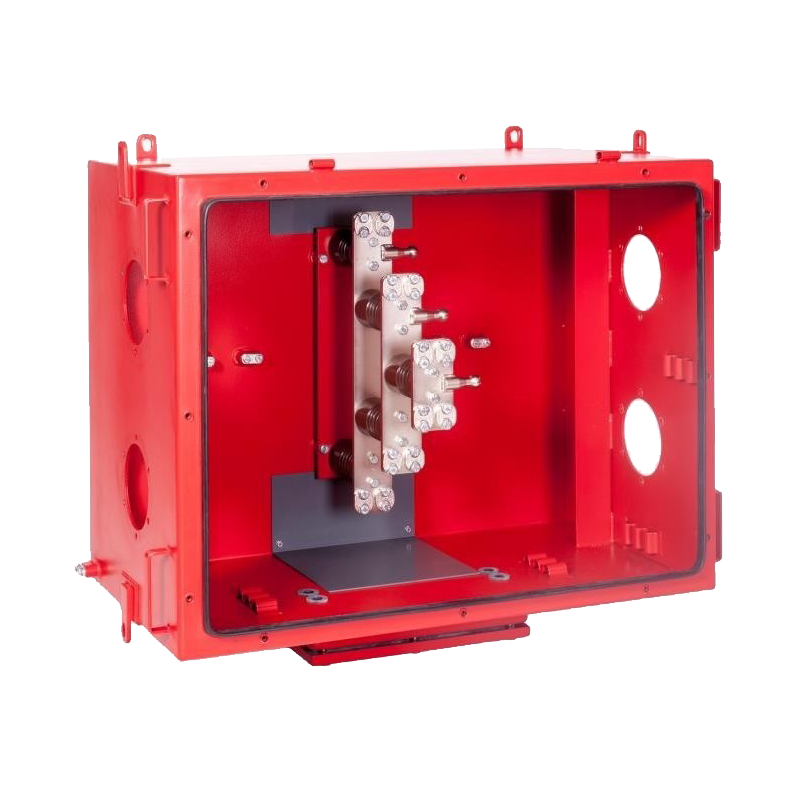

GOTHE 53111 ve 73111 BAĞLANTI KUTULARI

En fazla 4 adet yüksek gerilim kablosunun bağlanması ve dağıtımı için büyük akım çubuğu terminallerine sahip yüksek gerilim dağıtım kutusu.

53111 (ATEX Sürümü)

73111 (ATEX'siz)

3 mm çelik sacdan veya isteğe bağlı olarak paslanmaz çelikten imal edilmiş gövde ve kapak; gövdede kabloları ve iletkenleri bağlamak için 3 adet bağlantı terminali yuvası bulunur; iç ve dış topraklamalar mevcuttur; 6 mm²'ye kadar denetim ve kontrol iletkenlerini bağlamak için yan kutu bulunur; isteğe bağlı olarak fiber optik kablolar da kullanılabilir.

İsteğe bağlı: IP 68 su geçirmez gövde, yoğuşma suyunu önlemek için entegre ısıtma sistemi.



Ürünü isteyin



Tür:



73111 ve 53111

Anma gerilimi:

11 kV AC (Ex), 12 kV AC (Endüstriyel)

Anma akımı:

388 A (25°C), 341 A (40°C)

Koruma sınıfı:

IP65

Çalışma sıcaklığı 1:

T6 ila 80°C (341 A)

Ortam sıcaklığı 1:

-20°C ila +40°C

Çalışma sıcaklığı 2:

T6 ila 80°C (388 A)

Ortam sıcaklığı 2:

-20 °C ila +28 °C

Sızdırmazlık:

EPDM

Kablo kesiti:

35 ila 185 mm²

Malzeme:

çelik sac, paslanmaz çelik AISI 316Ti

Duvar kalınlığı:

3 mm

Yüzey işleme:

boyalı, 2K-PUR RAL 3002

Boyutlar (G/D/Y):

1046 x 895 x 630 mm

Farklı tasarımlar:

1 adet SB'li/SB'siz, farklı kapaklar

Yan kutu:

500 V AC/DC, 10 A, maks. 10 mm²

Patlamaya dayanıklı:

EEx e (53111)

USP:

Kabloların çaprazlanması mümkün değildir
