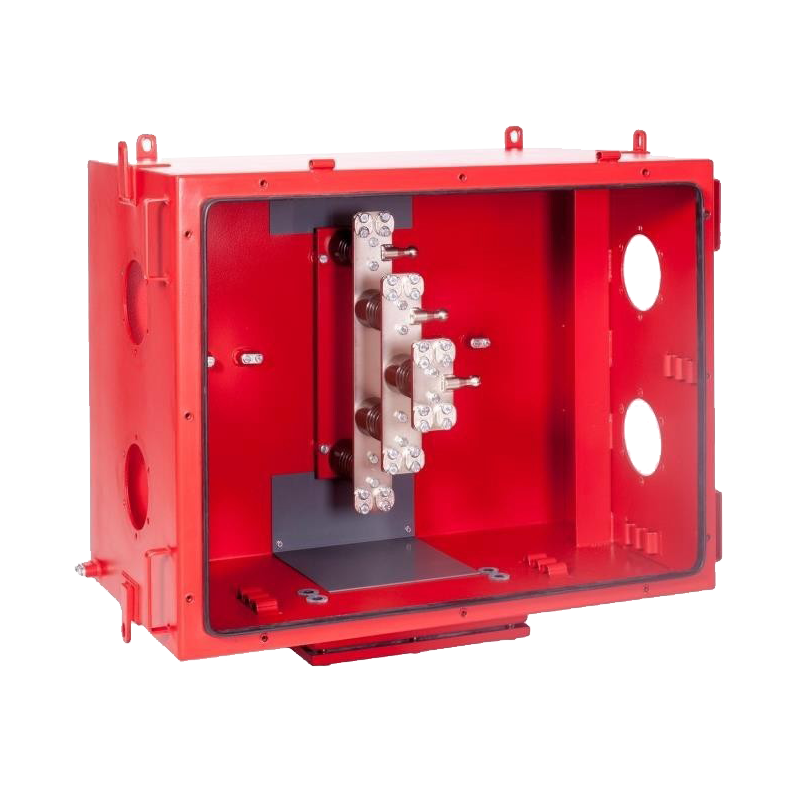

BOÎTIERS DE RACCORDEMENT GOTHE 53111 ET 73111

Coffret de distribution haute tension équipé de bornes à barres de courant massives pour le raccordement et la distribution de jusqu’à 4 câbles haute tension.

53111 (version ATEX)

73111 (sans ATEX)

Boîtier et couvercle en tôle d'acier de 3 mm d'épaisseur ou, en option, en acier inoxydable ; le boîtier est équipé de 3 prises de raccordement pour connecter les câbles et les conducteurs, ainsi que de mises à la terre internes et externes ; un boîtier latéral est prévu pour le raccordement des conducteurs de surveillance et de commande jusqu'à 6 mm², avec option pour les fibres optiques.

En option : boîtier étanche IP 68, système de chauffage intégré pour éviter la formation de condensation.



Ask for the product



Type :



73111 et 53111

Tension nominale :

11 kV CA (Ex), 12 kV CA (Ind)

Courant nominal :

388 A (25 °C), 341 A (40 °C)

Indice de protection :

IP65

Température de fonctionnement 1 :

T6 à 80 °C (341 A)

Température ambiante 1 :

de -20 °C à +40 °C

Température de fonctionnement 2 :

T6 à 80 °C (388 A)

Température ambiante 2 :

de -20 °C à +28 °C

Étanchéité :

EPDM

Section du câble :

35 à 185 mm²

Matériau :

tôle d’acier, acier inoxydable AISI 316Ti

Épaisseur de paroi :

3 mm

Traitement de surface :

peint, 2K-PUR RAL 3002

Dimensions (L/P/H) :

1 046 x 895 x 630 mm

Différents modèles :

1 avec/sans SB, différents couvercles

Boîtier latéral :

500 V CA/CC, 10 A, max. 10 mm²

Antidéflagrant :

EEx e (53111)

Argument clé de vente :

Aucun croisement de fils possible
