CAJAS DE CONEXIÓN GOTHE 53111 Y 73111

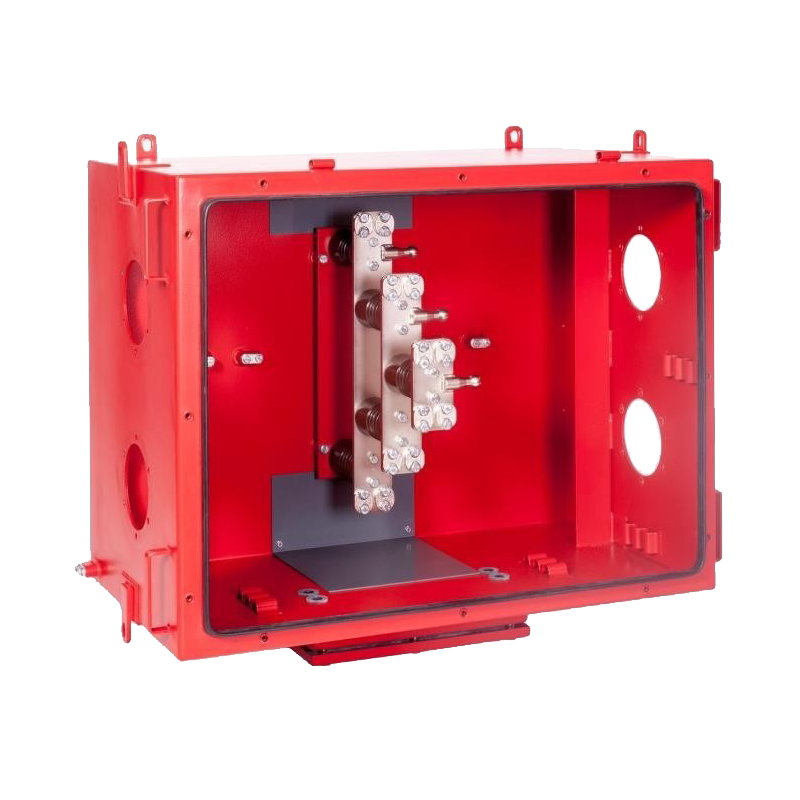

Caja de distribución de alta tensión con terminales de barra de corriente de gran capacidad para la conexión y distribución de hasta 4 cables de alta tensión.

53111 (versión ATEX)

73111 (sin ATEX)

Carcasa y tapa de chapa de acero de 3 mm u opcionalmente de acero inoxidable; la carcasa cuenta con 3 tomas de conexión para cables y conductores, puestas a tierra internas y externas, y una caja lateral para la conexión de conductores de supervisión y control de hasta 6 mm²; opción de fibras ópticas.

Opcional: carcasa estanca IP 68, sistema de calefacción integrado para evitar la formación de agua de condensación.



Ask for the product



Tipo:



73111 y 53111

Tensión nominal:

11 kV CA (Ex), 12 kV CA (Ind)

Corriente nominal:

388 A (25 °C), 341 A (40 °C)

Clase de protección:

IP65

Temperatura de funcionamiento 1:

T6 a 80 °C (341 A)

Temperatura ambiente 1:

de -20 °C a +40 °C

Temperatura de funcionamiento 2:

De T6 a 80 °C (388 A)

Temperatura ambiente 2:

de -20 °C a +28 °C

Sellado:

EPDM

Sección transversal del cable:

de 35 a 185 mm²

Material:

chapa de acero, acero inoxidable AISI 316Ti

Espesor de la pared:

3 mm

Tratamiento superficial:

pintado, 2K-PUR RAL 3002

Dimensiones (An/Pr/Al):

1046 x 895 x 630 mm

Diferentes modelos:

1 con/sin SB, diferentes tapas

Caja lateral:

500 V CA/CC, 10 A, máx. 10 mm²

A prueba de explosiones:

EEx e (53111)

Característica distintiva:

No es posible el cruce de los cables
