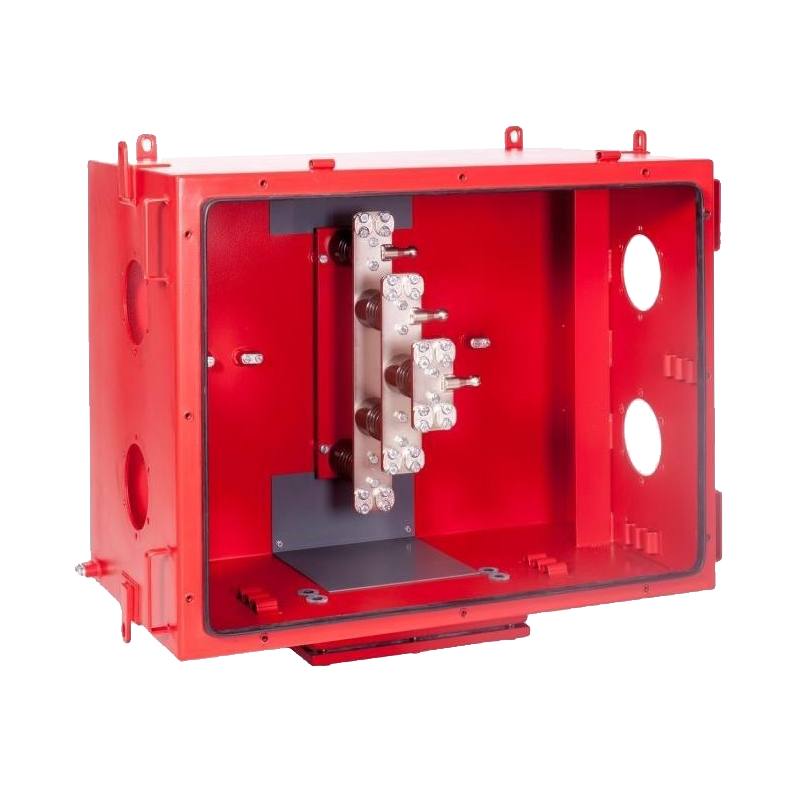

CAIXAS DE JUNÇÃO GOTHE 53111 E 73111

Caixa de distribuição de alta tensão com terminais de barra de corrente de grande dimensão para ligação e distribuição de até 4 cabos de alta tensão.

53111 (versão ATEX)

73111 (sem ATEX)

Caixa e tampa em chapa de aço de 3 mm ou, opcionalmente, em aço inoxidável; a caixa está equipada com 3 tomadas de terminais de ligação para ligar cabos e condutores, ligações à terra internas e externas; dispõe de uma caixa lateral para ligar condutores de supervisão e controlo até 6 mm², com opção de fibras óticas.

Opcional: Caixa estanque IP 68, sistema de aquecimento integrado para evitar a formação de água de condensação.



Ask for the product



Tipo:



73111 e 53111

Tensão nominal:

11 kV CA (Ex), 12 kV CA (Ind)

Corrente nominal:

388 A (25 °C), 341 A (40 °C)

Classe de proteção:

IP65

Temperatura de funcionamento 1:

T6 a 80 °C (341 A)

Temperatura ambiente 1:

-20 °C a +40 °C

Temperatura de funcionamento 2:

T6 a 80 °C (388 A)

Temperatura ambiente 2:

-20 °C a +28 °C

Vedante:

EPDM

Secção transversal do cabo:

35 a 185 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

3 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 3002

Dimensões (L/P/A):

1046 x 895 x 630 mm

Modelos diferentes:

1 com/sem SB, tampas diferentes

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

EEx e (53111)

USP:

Não é possível o cruzamento dos fios
