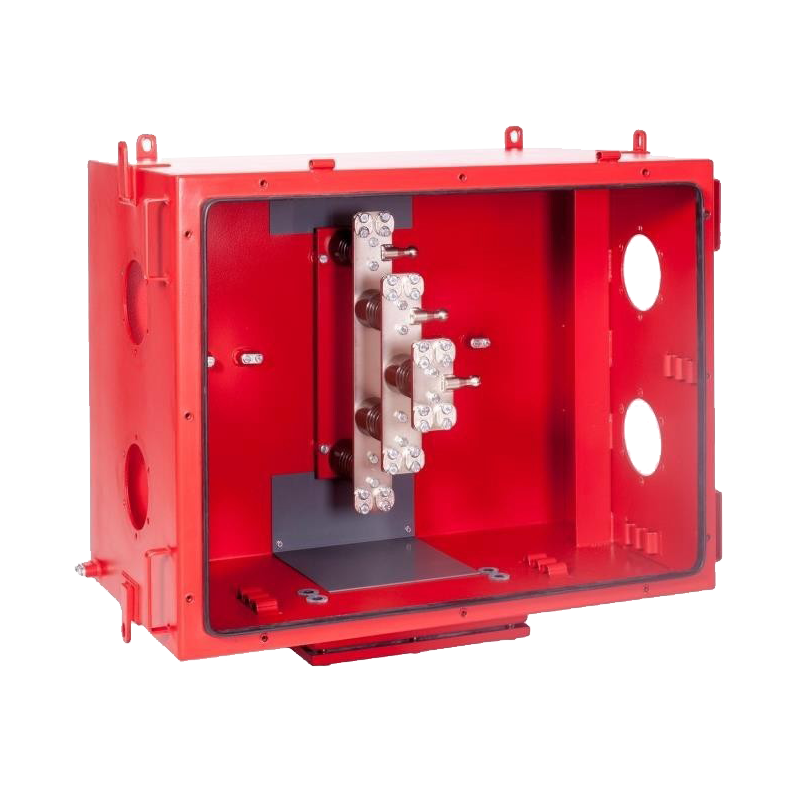

Aansluitdozen GOTHE 53111 & 73111

Hoogspanningsverdeelkast met massieve stroomrailaansluitingen voor het aansluiten en verdelen van maximaal 4 hoogspanningskabels.

53111 (ATEX-uitvoering)

73111 (zonder ATEX)

Behuizing en deksel van 3 mm dik plaatstaal of optioneel roestvrij staal; de behuizing is voorzien van 3 aansluitklemmen voor het aansluiten van kabels en geleiders, interne en externe aardingen; er is een zijkast voorzien voor het aansluiten van bewakings- en besturingsgeleiders tot 6 mm², optioneel glasvezelkabels.

Optioneel: waterdichte behuizing IP 68, geïntegreerd verwarmingssysteem om condensvorming te voorkomen.



Ask for the product



Type:



73111 & 53111

Nominale spanning:

11 kV AC (Ex), 12 kV AC (Ind)

Nominale stroom:

388 A (25 °C), 341 A (40 °C)

Beschermingsklasse:

IP65

Bedrijfstemperatuur 1:

T6 tot 80 °C (341 A)

Omgevingstemperatuur 1:

-20 °C tot +40 °C

Bedrijfstemperatuur 2:

T6 tot 80 °C (388 A)

Omgevingstemperatuur 2:

-20 °C tot +28 °C

Afdichting:

EPDM

Kabeldoorsnede:

35 tot 185 mm²

Materiaal:

plaatstaal, roestvrij staal AISI 316Ti

Wanddikte:

3 mm

Oppervlaktebehandeling:

geverfd, 2K-PUR RAL 3002

Afmetingen (B/D/H):

1046 x 895 x 630 mm

Verschillende uitvoeringen:

1 met/zonder SB, verschillende afdekkingen

Zijkast:

500 V AC/DC, 10 A, max. 10 mm²

Explosieveilig:

EEx e (53111)

USP:

Kruising van de draden niet mogelijk
