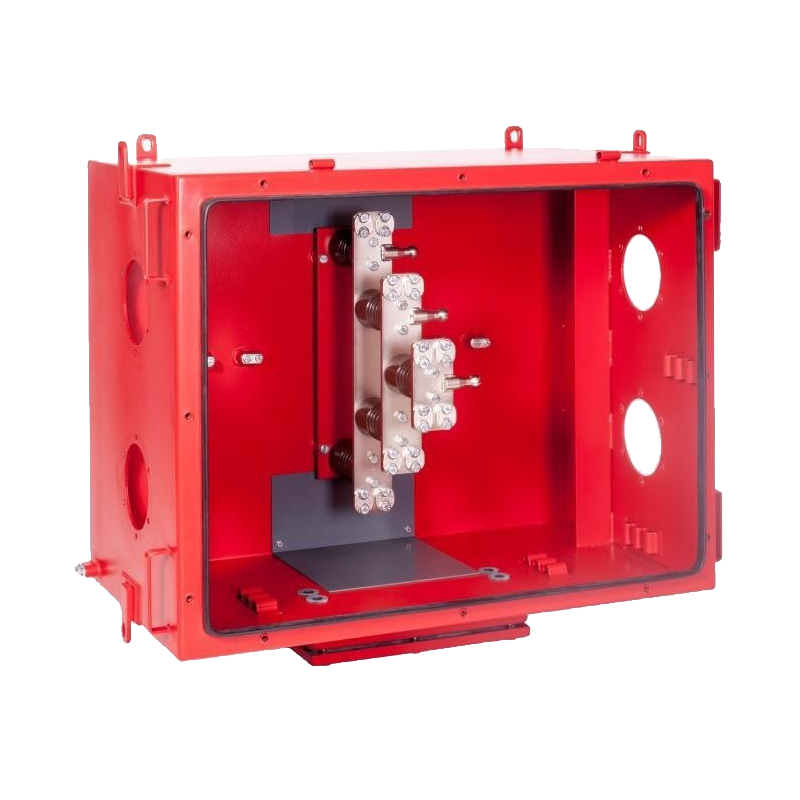

SCATOLE DI GIUNZIONE GOTHE 53111 E 73111

Quadro di distribuzione ad alta tensione con robusti terminali a barra per il collegamento e la distribuzione di un massimo di 4 cavi ad alta tensione.

53111 (versione ATEX)

73111 (senza ATEX)

Custodia e coperchio in lamiera d’acciaio da 3 mm o, in opzione, in acciaio inossidabile; la custodia è dotata di 3 prese terminali di collegamento per cavi e conduttori, messe a terra interne ed esterne; è prevista una scatola laterale per il collegamento di conduttori di supervisione e controllo fino a 6 mm², in opzione fibre ottiche.

Opzionale: involucro impermeabile IP 68, sistema di riscaldamento integrato per evitare la formazione di condensa.



Ask for the product



Tipo:



73111 e 53111

Tensione nominale:

11 kV CA (Ex), 12 kV CA (Ind)

Corrente nominale:

388 A (25 °C), 341 A (40 °C)

Classe di protezione:

IP65

Temperatura di esercizio 1:

da T6 a 80 °C (341 A)

Temperatura ambiente 1:

da -20 °C a +40 °C

Temperatura di esercizio 2:

da T6 a 80 °C (388 A)

Temperatura ambiente 2:

da -20 °C a +28 °C

Guarnizione:

EPDM

Sezione del cavo:

da 35 a 185 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

3 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL 3002

Dimensioni (L/P/A):

1046 x 895 x 630 mm

Diverse versioni:

1 con/senza SB, diversi coperchi

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

EEx e (53111)

Caratteristiche distintive:

Non è possibile l'incrocio dei cavi
