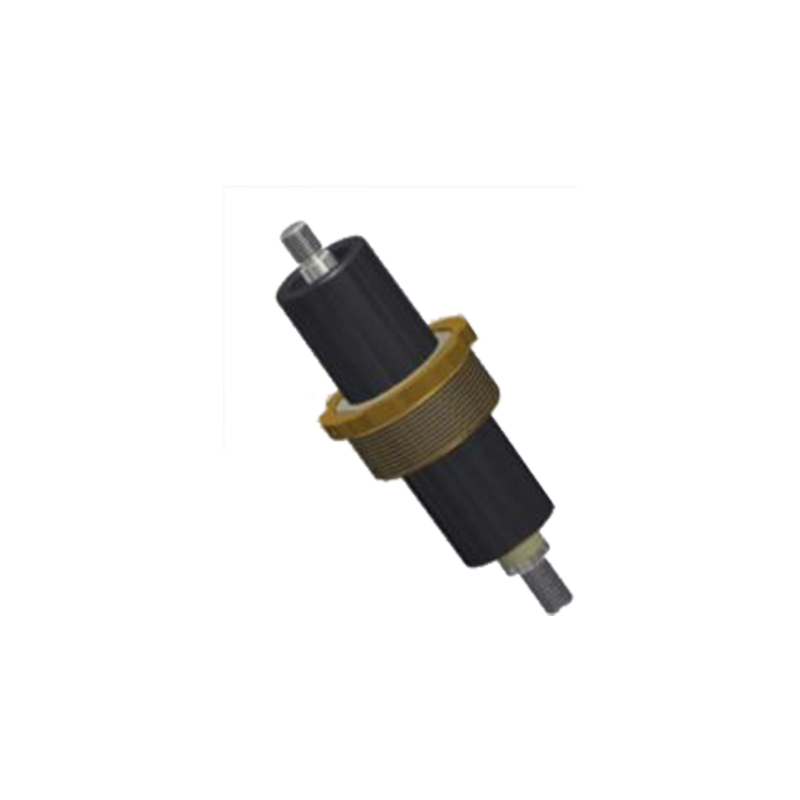

ISOLADORES DE BUCHA DO TIPO G
Os isoladores combucha são concebidos para proporcionar ligaçõeselétricas entre circuitos através das câmaras de um invólucro ou divisória ,garantindosimultaneamente o isolamentoelétrico . Os isoladores debucha são utilizados em motores elétricos, bombas, transformadores, aparelhagem de comutação e equipamentoelétrico . Os isoladores debucha consistem em pinosde passagemde cobre posicionados ao longo do eixo de uma mangade latão com uma flangede impulso , efetivamente isoladoseletricamente por materiais isolantescolocados entre eles.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Bucha isolante tipo G:
Tensão nominal: até 4000 V
Corrente nominal: 315 A – 800 A
Temperatura de funcionamento: -45 °C a +120 °C
Humidade relativa do ar [40 °C]: 95 %
Categoria de corrosividade C5, de acordo com a norma PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, equivalente à IEC 60079-0:2017; PN-EN 60079-1:2014, equivalente à IEC 60079-1:2014; PN-EN 60079-7:2016, equivalente à norma IEC 60079-1:2015
Parâmetros do isolador G..-M48(C45)
|
Tipo de isolador |
Capacidade de transporte de corrente |
Rosca externa |
Orifício roscado |
|
G12-… |
315A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
