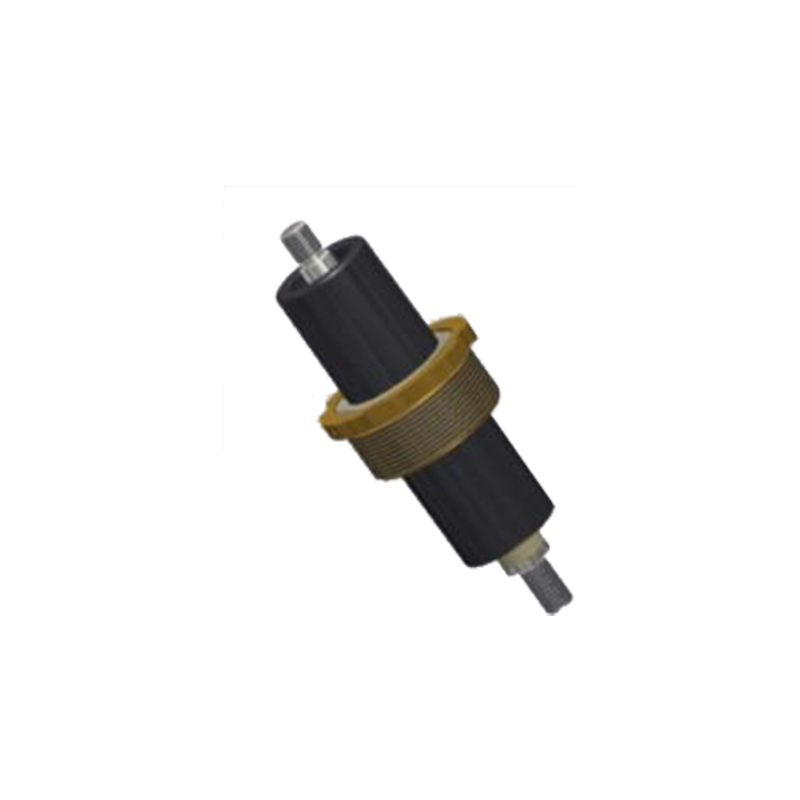

HÜLSENISOLATOREN TYP G
Durchführungsisolatoren Isolatoren sind so konzipiert, dass sie elektrische Verbindungen zwischen Stromkreisen durch die Kammerneines Gehäuses odereiner Trennwand herstellenund dabei die elektrische Isolierunggewährleisten. Durchführungsisolatoren Isolatoren werden in Elektromotoren, Pumpen, Transformatoren, Schaltanlagen und elektrischen Gerätenverwendet. Durchführungsisolatoren Isolatoren bestehen aus Kupfer- -Durchgangsstiften , die entlang der Achse einer Messinghülse mit einem Druckflansch angeordnet sind und durch zwischen ihnenplatzierte Isoliermaterialien effektiv elektrisch isoliert sind.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Isolierdurchführung Typ G:
Nennspannung: bis zu 4000 V
Nennstrom: 315 A – 800 A
Betriebstemperatur: -45 °C bis +120 °C
Relative Luftfeuchtigkeit [40 °C]: 95 %
Korrosivitätskategorie C5 gemäß PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, gleichwertig mit IEC 60079-0:2017; PN-EN 60079-1:2014, gleichwertig mit IEC 60079-1:2014; PN-EN 60079-7:2016, entspricht IEC 60079-1:2015
Parameter des Isolators G..-M48(C45)
|
Isolator-Typ |
Strombelastbarkeit |
Außengewinde |
Gewindebohrung |
|
G12-… |
315A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
in
Durchführungsisolatoren Isolatoren sind so konzipiert, dass sie elektrische Verbindungen zwischen Stromkreisen durch die Kammerneines Gehäuses odereiner Trennwand herstellenund dabei die elektrische Isolierunggewährleisten. Durchführungsisolatoren Isolatoren werden in Elektromotoren, Pumpen, Transformatoren, Schaltanlagen und elektrischen Gerätenverwendet. Durchführungsisolatoren Isolatoren bestehen aus Kupfer- -Durchgangsstiften , die entlang der Achse einer Messinghülse mit einem Druckflansch angeordnet sind und durch zwischen ihnenplatzierte Isoliermaterialien effektiv elektrisch isoliert sind.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
