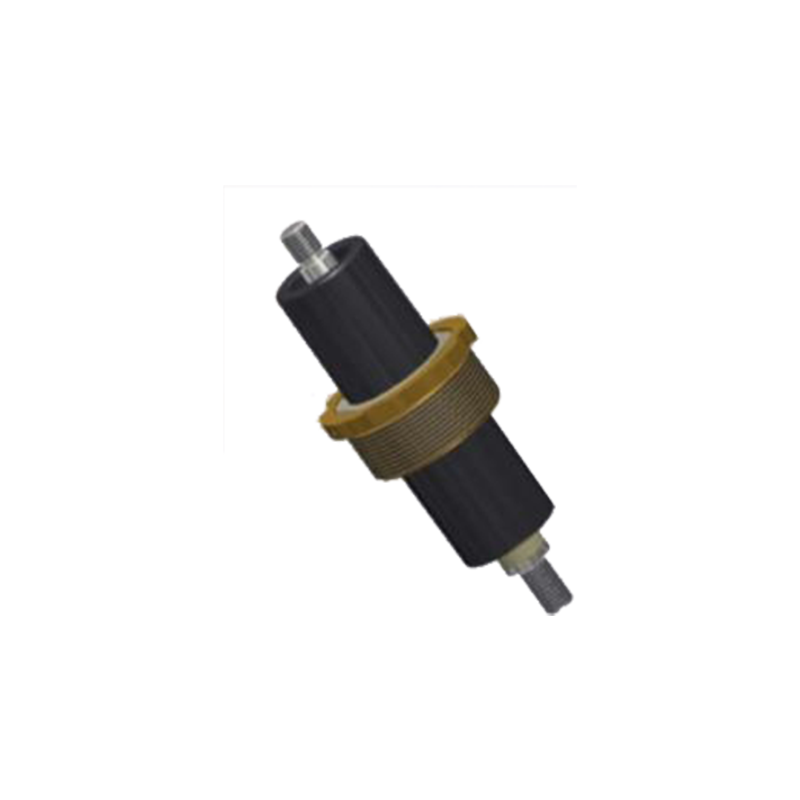

AISLADORES DE CASQUILLO TIPO G
Los aisladorescon casquillo y los aisladores están diseñados para proporcionar conexioneseléctricas entre circuitos a través de las cámaras de una caja ouna tabique , al tiempo que garantizan el aislamientoeléctrico . Los aisladores depasamuros se utilizan en motores eléctricos, bombas, transformadores, aparamenta y equiposeléctricos . Los aisladores depasamuros consisten en pasadorespasantesdecobre situados a lo largo del eje de un manguitode latón con una bridade empuje , aisladoseléctricamente de forma eficaz mediante materiales aislantescolocados entre ellos.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Pasamuros aislante tipo G:
Tensión nominal: hasta 4000 V
Intensidad nominal: 315 A – 800 A
Temperatura de funcionamiento: de -45 °C a +120 °C
Humedad relativa del aire [40 °C]: 95 %
Categoría de corrosividad C5 según la norma PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, equivalente a la norma IEC 60079-0:2017; PN-EN 60079-1:2014, equivalente a la norma IEC 60079-1:2014; PN-EN 60079-7:2016, equivalente a la norma IEC 60079-1:2015
Parámetros del aislador G..-M48(C45)
|
Tipo de aislador |
Capacidad de conducción de corriente |
Rosca exterior |
Orificio roscado |
|
G12-… |
315 A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
