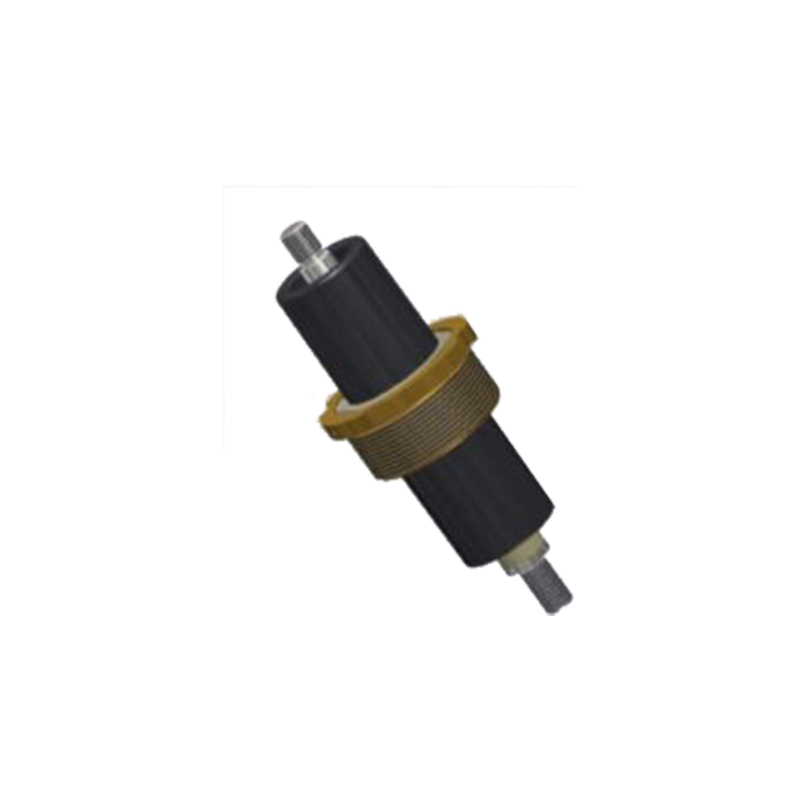

ISOLATOREN MET BUS TYPE G
Doorvoertules en isolatoren zijn ontworpen om elektrische verbindingen tussen circuits te realiserenvia de kamers van een behuizing of scheidingswand , terwijl tegelijkertijd elektrische isolatiewordt gewaarborgd. Doorvoerringen isolatoren worden gebruikt in elektromotoren, pompen, transformatoren, schakelapparatuur en elektrische apparatuur. Doorvoerringen isolatoren bestaan uit koperen doorvoerstiften die langs de as van een messing huls met een drukflens zijn geplaatst, en die effectief elektrisch geïsoleerd zijn door isolatiematerialen die tussen henzijn aangebracht.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Isolatiebus type G:
Nominale spanning: tot 4000 V
Nominale stroom: 315 A – 800 A
Bedrijfstemperatuur: -45 °C tot +120 °C
Relatieve luchtvochtigheid [40 °C]: 95%
Corrosiviteitscategorie C5 volgens PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, gelijkwaardig aan IEC 60079-0:2017; PN-EN 60079-1:2014, gelijkwaardig aan IEC 60079-1:2014; PN-EN 60079-7:2016, gelijkwaardig aan IEC 60079-1:2015
Parameters van de G..-M48(C45)-isolator
|
Type isolator |
Stroomdraagvermogen |
Buitendraad |
Schroefgat |
|
G12-… |
315A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
