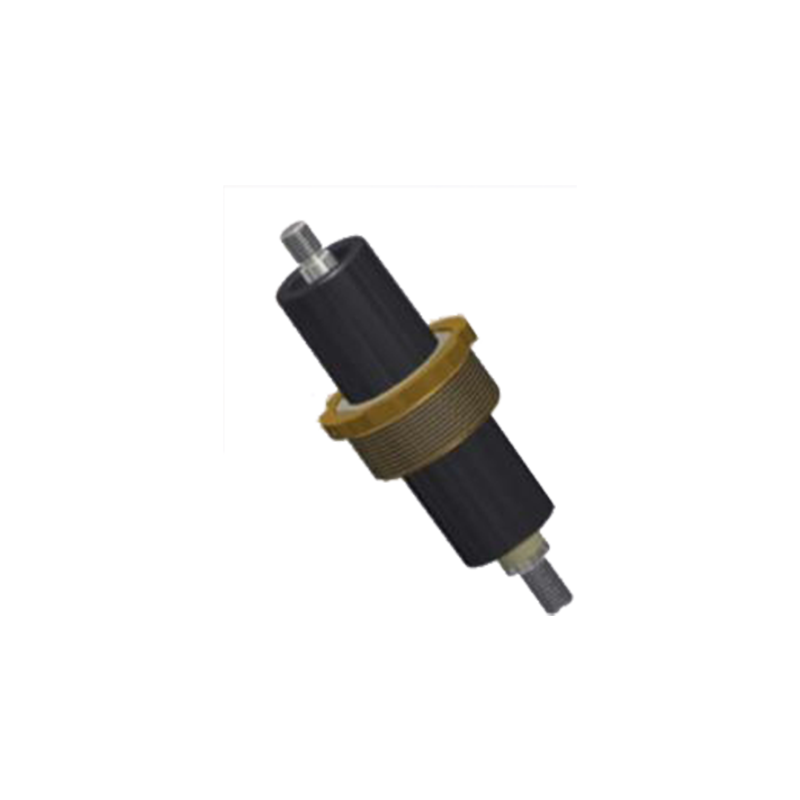

ISOLATORI A BOCCHETTA TIPO G
Gli isolatoria boccola e sono progettati per fornire collegamentielettrici tra circuiti attraverso le camere di un involucro odi una parete divisoria ,garantendoal contempo l’ isolamentoelettrico . I isolatoria boccola isolatori sono utilizzati in motori elettrici, pompe, trasformatori, quadrielettrici e apparecchiature elettriche . I isolatoria boccola isolatori sono costituiti da pernipassantiin rame posizionati lungol’asse di un manicottoin ottone con una flangiadi spinta , efficacemente isolatielettricamente da materiali isolantiposti tra di essi.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Passante isolante tipo G:
Tensione nominale: fino a 4000 V
Corrente nominale: da 315 A a 800 A
Temperatura di esercizio: da -45 °C a +120 °C
Umidità relativa dell’aria [40 °C]: 95%
Categoria di corrosività C5 secondo la norma PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, equivalente alla norma IEC 60079-0:2017; PN-EN 60079-1:2014, equivalente alla norma IEC 60079-1:2014; PN-EN 60079-7:2016, equivalente alla norma IEC 60079-1:2015
Parametri dell’isolatore G..-M48(C45)
|
Tipo di isolatore |
Portata di corrente |
Filettatura esterna |
Foro filettato |
|
G12-… |
315A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
