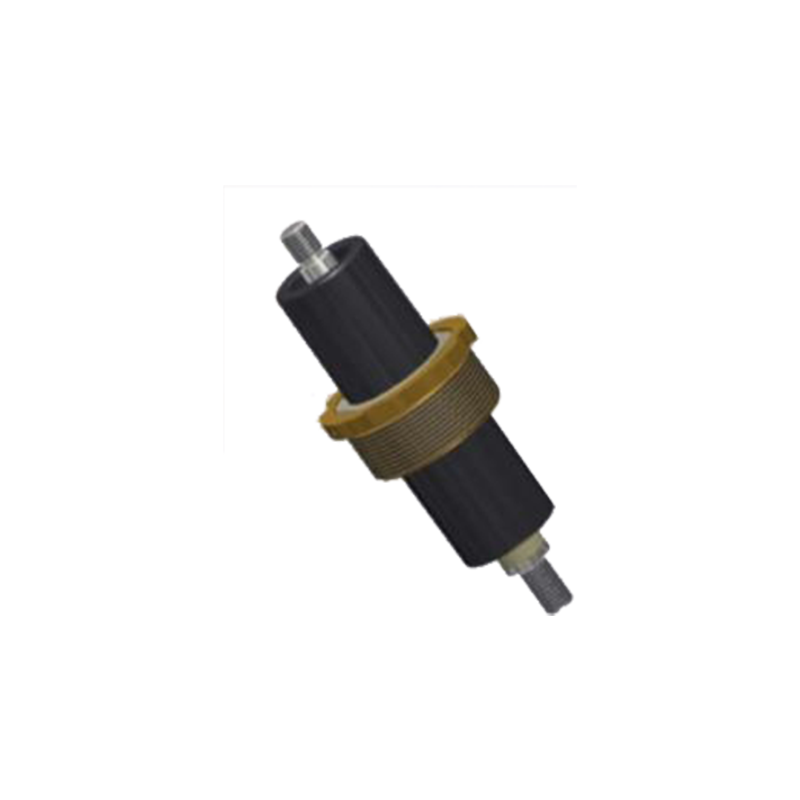

ISOLATEURS À DOUILLE DE TYPE G
Les isolateursà douille sont conçus pour assurer des connexionsélectriques entre des circuits à travers les compartimentsd’une enceinte oud’une cloison touten garantissant l’isolationélectrique . Les isolateursà traversante sont utilisés dans les moteurs électriques, les pompes, les transformateurs, les appareillages de commutation et les équipementsélectriques . Les isolateursà traversante se composent de brochestraversantesencuivre positionnées le long de l’axe d’un manchonen laiton muni d’une bridede butée , efficacement isoléesélectriquement par des matériaux isolantsplacés entre celles-ci.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Traversée isolante de type G :
Tension nominale : jusqu'à 4 000 V
Courant nominal : 315 A – 800 A
Température de fonctionnement : de -45 °C à +120 °C
Humidité relative de l'air [40 °C] : 95 %
Catégorie de corrosivité C5 selon la norme PN-EN ISO 12944-2
I M2 Ex db eb I Mb ; II 2G Ex db eb IIC Gb
PN-EN CEI 60079-0:2018, équivalente à la norme CEI 60079-0:2017 ; PN-EN 60079-1:2014, équivalente à la norme CEI 60079-1:2014 ; PN-EN 60079-7:2016, équivalente à la norme CEI 60079-1:2015
Paramètres de l'isolateur G..-M48(C45)
|
Type d'isolateur |
Intensité admissible |
Filetage extérieur |
Trou fileté |
|
G12-… |
315A |
M12 |
- |
|
G12/12… |
M12 |
M10 |
|
|
G16-… |
450 A |
M16 |
- |
|
G16/12… |
M16 |
M12 |
|
|
G20-… |
630A |
M20 |
- |
|
G20/12... |
M20 |
M12 |
|
|
Gw12-… |
800 A |
- |
M12 |
