  • CAIXAS DE JUNÇÃO GOTHE 53131

CAIXAS DE JUNÇÃO GOTHE 53131

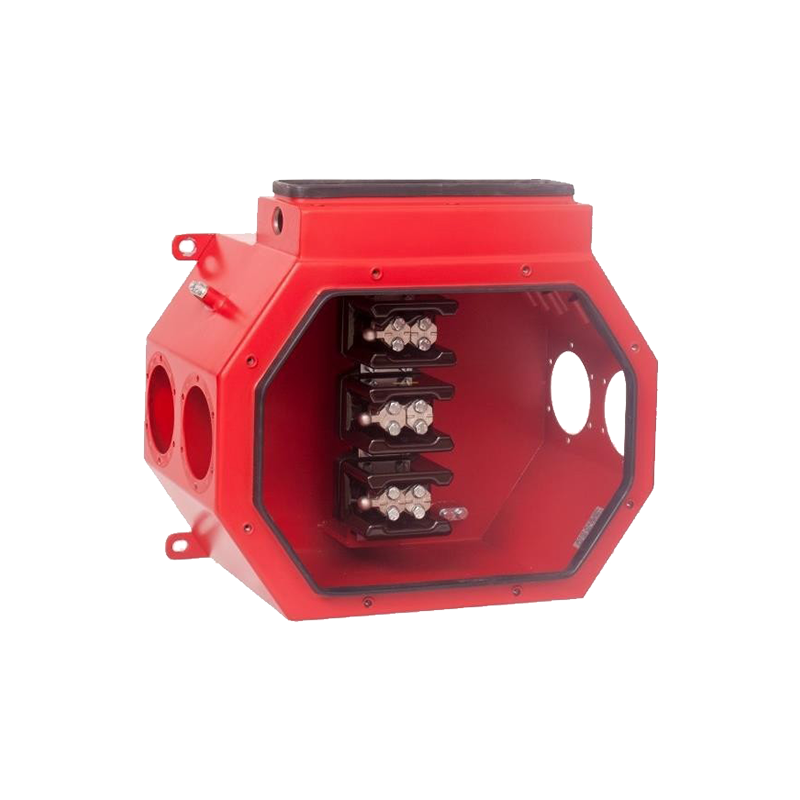

Caixa de distribuição de alta tensão com terminais robustos de cerâmica e latão para ligação e distribuição de até 4 cabos de alta tensão.

Caixa e tampa em chapa de aço de 3 mm; a caixa está equipada com 3 tomadas de terminais cerâmicos para ligar cabos e condutores até 95 mm², ligações à terra internas e externas, e dispõe de uma caixa lateral para a ligação de condutores de supervisão e controlo, com a opção de fibras óticas.

Opcional: caixa estanque com classificação IP 67/68, sistema de aquecimento integrado ou elemento de compensação de pressão para evitar a condensação.



Ask for the product



Tipo:



53131

Tensão nominal:

6,6 kV CA

Corrente nominal:

até 296 A

Classe de proteção:

IP65 sem caixa lateral

Temperatura de funcionamento 1:

T6 a 80 °C (260 A)

Temperatura ambiente 1:

-20 °C a +40 °C

Temperatura de funcionamento 2:

T6 a 80 °C (296 A)

Temperatura ambiente 2:

-20 °C a +28 °C

Vedante:

EPDM

Secção transversal do cabo:

16 a 95 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

3 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 3002

Dimensões (L/P/A):

650 x 550 x 390 mm

Modelos diferentes:

1 com/sem caixa lateral

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

EEx e
