SCATOLE DI GIUNZIONE GOTHE 53131

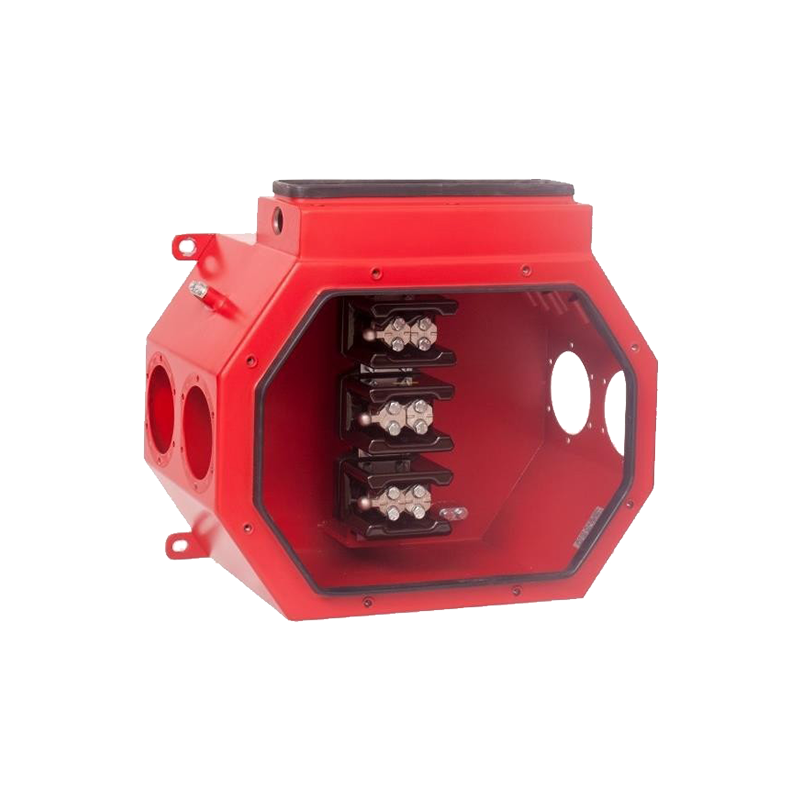

Quadro di distribuzione ad alta tensione con robusti terminali in ceramica e ottone per il collegamento e la distribuzione di un massimo di 4 cavi ad alta tensione.

Custodia e coperchio in lamiera d’acciaio da 3 mm; la custodia è dotata di 3 prese terminali in ceramica per il collegamento di cavi e conduttori fino a 95 mm², messe a terra interne ed esterne; è prevista una scatola laterale per il collegamento dei conduttori di supervisione e controllo; in opzione, fibre ottiche.

Opzionale: involucro impermeabile IP 67/68, sistema di riscaldamento integrato o elemento di compensazione della pressione per evitare la formazione di condensa.



Ask for the product



Tipo:



53131

Tensione nominale:

6,6 kV CA

Corrente nominale:

fino a 296 A

Classe di protezione:

IP65 senza scatola laterale

Temperatura di esercizio 1:

da T6 a 80 °C (260 A)

Temperatura ambiente 1:

da -20 °C a +40 °C

Temperatura di esercizio 2:

da T6 a 80 °C (296 A)

Temperatura ambiente 2:

da -20 °C a +28 °C

Guarnizione:

EPDM

Sezione del cavo:

da 16 a 95 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

3 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL 3002

Dimensioni (L/P/A):

650 x 550 x 390 mm

Diverse versioni:

1 con/senza cassetto laterale

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

EEx e
hv
