Aansluitdozen GOTHE 53131

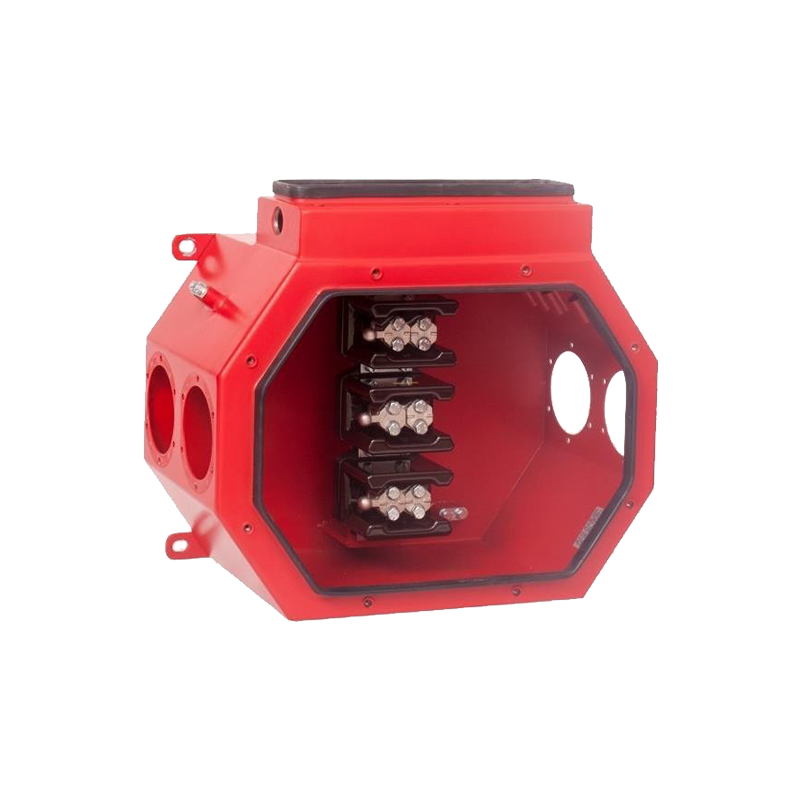

Hoogspanningsverdeelkast met massieve keramisch-messing aansluitklemmen voor het aansluiten en verdelen van maximaal 4 hoogspanningskabels.

Behuizing en deksel van 3 mm dik plaatstaal; de behuizing is voorzien van 3 keramische aansluitbussen voor het aansluiten van kabels en geleiders tot 95 mm², interne en externe aardingen; er is een zijkast voorzien voor het aansluiten van bewakings- en besturingsgeleiders, optioneel ook glasvezelkabels.

Optioneel: waterdichte behuizing IP 67/68, geïntegreerd verwarmingssysteem of drukcompensatie-element om condensatie te voorkomen.



Ask for the product



Type:



53131

Nominale spanning:

6,6 kV wisselstroom

Nominale stroom:

tot 296 A

Beschermingsklasse:

IP65 zonder zijkast

Bedrijfstemperatuur 1:

T6 tot 80 °C (260 A)

Omgevingstemperatuur 1:

-20 °C tot +40 °C

Bedrijfstemperatuur 2:

T6 tot 80 °C (296 A)

Omgevingstemperatuur 2:

-20 °C tot +28 °C

Afdichting:

EPDM

Kabeldoorsnede:

16 tot 95 mm²

Materiaal:

plaatstaal, roestvrij staal AISI 316Ti

Wanddikte:

3 mm

Oppervlaktebehandeling:

geverfd, 2K-PUR RAL 3002

Afmetingen (B/D/H):

650 x 550 x 390 mm

Verschillende uitvoeringen:

1 met/zonder zijkast

Zijkast:

500 V AC/DC, 10 A, max. 10 mm²

Explosieveilig:

EEx e
