CAJAS DE CONEXIÓN GOTHE 53131

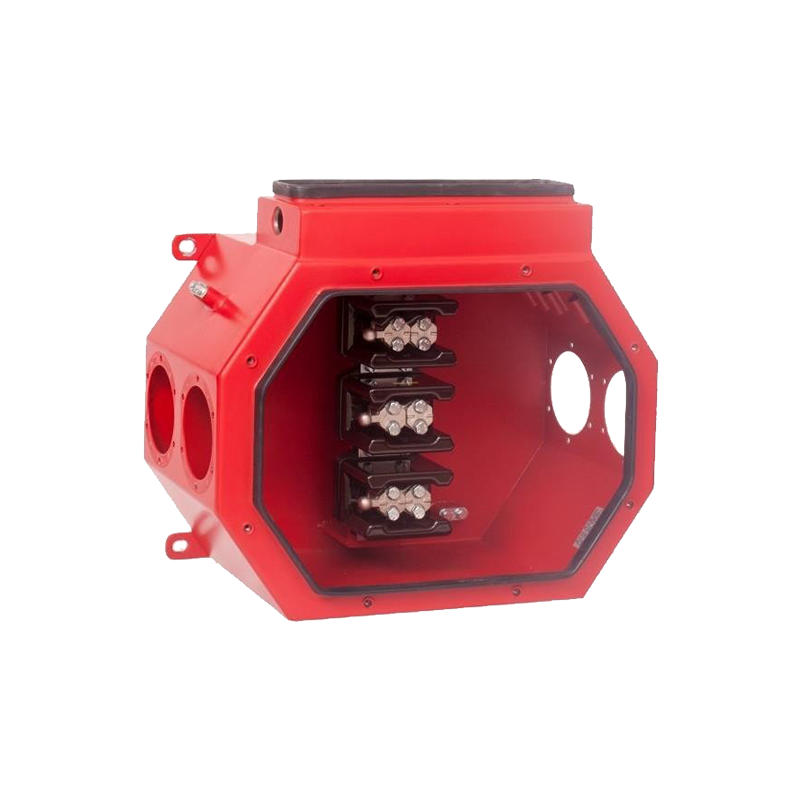

Caja de distribución de alta tensión con terminales macizos de cerámica y latón para la conexión y distribución de hasta 4 cables de alta tensión.

Carcasa y tapa de chapa de acero de 3 mm; la carcasa está provista de 3 zócalos de terminales cerámicos para conectar cables y conductores de hasta 95 mm², puestas a tierra internas y externas, y cuenta con una caja lateral para conectar conductores de supervisión y control, con opción de fibra óptica.

Opcional: carcasa estanca IP 67/68, sistema de calefacción integrado o elemento de compensación de presión para evitar la condensación.



Ask for the product



Tipo:



53131

Tensión nominal:

6,6 kV CA

Corriente nominal:

hasta 296 A

Clase de protección:

IP65 sin caja lateral

Temperatura de funcionamiento 1:

T6 a 80 °C (260 A)

Temperatura ambiente 1:

de -20 °C a +40 °C

Temperatura de funcionamiento 2:

De T6 a 80 °C (296 A)

Temperatura ambiente 2:

de -20 °C a +28 °C

Sellado:

EPDM

Sección transversal del cable:

de 16 a 95 mm²

Material:

chapa de acero, acero inoxidable AISI 316Ti

Espesor de la pared:

3 mm

Tratamiento superficial:

pintado, 2K-PUR RAL 3002

Dimensiones (An/Pr/Al):

650 x 550 x 390 mm

Diferentes diseños:

1 con/sin cajón lateral

Caja lateral:

500 V CA/CC, 10 A, máx. 10 mm²

A prueba de explosiones:

EEx e
