BOÎTES DE RACCORDEMENT GOTHE 53131

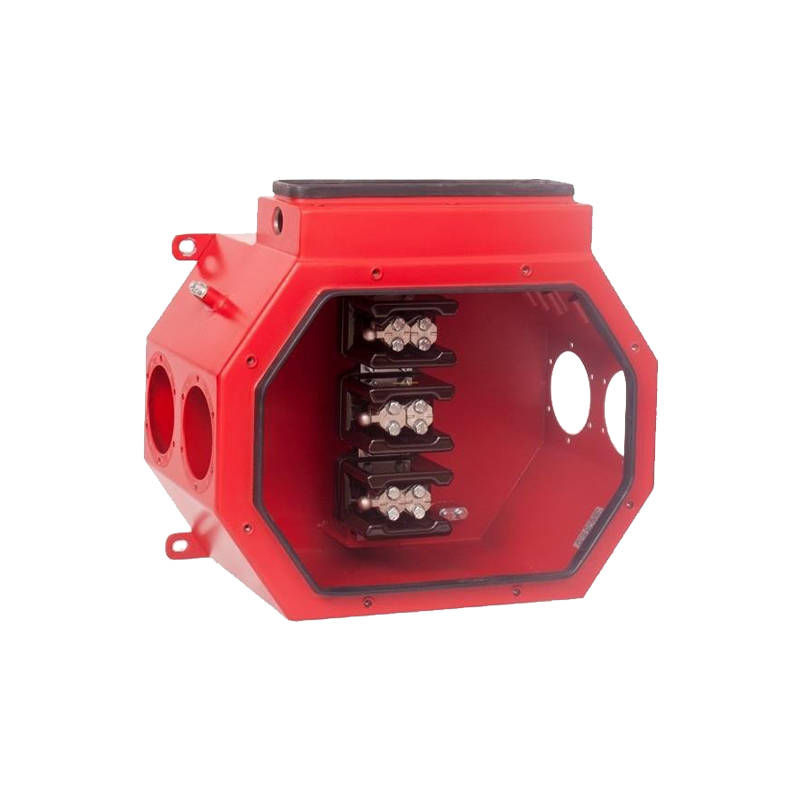

Boîtier de distribution haute tension équipé de bornes massives en céramique et laiton pour le raccordement et la distribution de jusqu’à 4 câbles haute tension.

Boîtier et couvercle en tôle d’acier de 3 mm d’épaisseur ; le boîtier est équipé de 3 douilles de raccordement en céramique permettant de raccorder des câbles et des conducteurs jusqu’à 95 mm², de mises à la terre internes et externes, ainsi que d’un compartiment latéral destiné au raccordement des conducteurs de surveillance et de commande ; fibres optiques en option.

En option : boîtier étanche IP 67/68, système de chauffage intégré ou élément de compensation de pression pour éviter la condensation.



Ask for the product



Type :



53131

Tension nominale :

6,6 kV CA

Courant nominal :

jusqu'à 296 A

Indice de protection :

IP65 sans boîtier latéral

Température de fonctionnement 1 :

T6 à 80 °C (260 A)

Température ambiante 1 :

de -20 °C à +40 °C

Température de fonctionnement 2 :

T6 à 80 °C (296 A)

Température ambiante 2 :

de -20 °C à +28 °C

Étanchéité :

EPDM

Section du câble :

16 à 95 mm²

Matériau :

tôle d'acier, acier inoxydable AISI 316Ti

Épaisseur de paroi :

3 mm

Traitement de surface :

peint, 2K-PUR RAL 3002

Dimensions (L/P/H) :

650 x 550 x 390 mm

Différents modèles :

1 avec/sans caisson latéral

Boîtier latéral :

500 V CA/CC, 10 A, max. 10 mm²

Antidéflagrant :

EEx e
