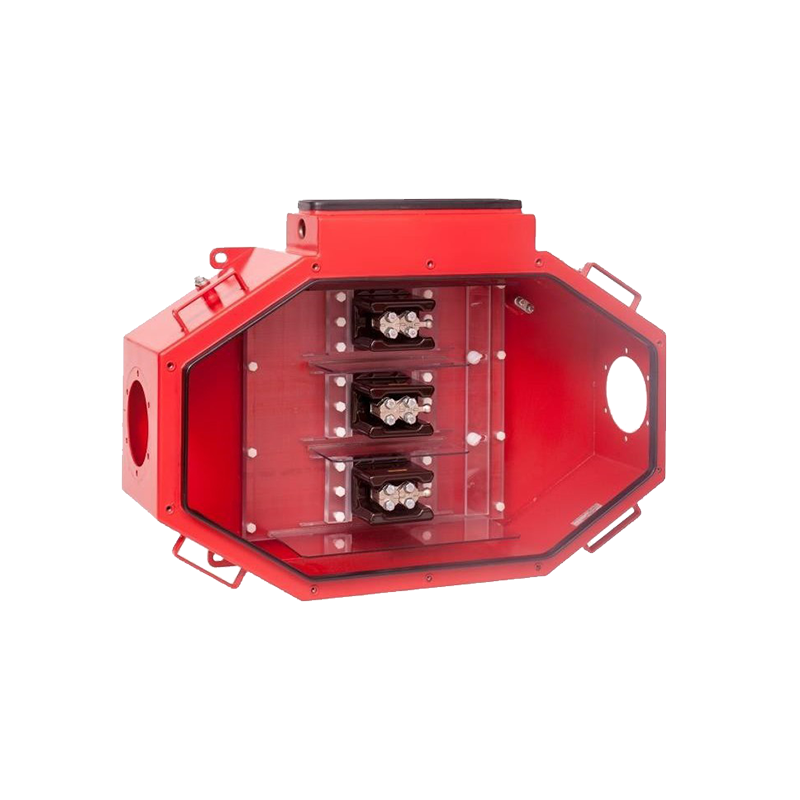

CAIXAS DE JUNÇÃO GOTHE 73240

Caixa de junção de alta tensão com terminais maciços de cerâmica e latão, ou cabos de alta tensão do tipo «cab-tyre» com blindagem, ou cabos de alta tensão blindados com isolamento do núcleo em material sintético termoplástico, com ou sem vedação final.

Caixa e tampa em chapa de aço de 2 mm / 3 mm, opcionalmente em aço inoxidável; a caixa está equipada com 3 tomadas de terminais cerâmicos para ligar cabos e condutores até 300 mm², ligações à terra internas e externas; está prevista uma caixa lateral para ligar condutores de supervisão e controlo até 10 mm², com opção de fibras óticas.

Opcional: sistema de aquecimento integrado para evitar a formação de água de condensação



Ask for the product



Tipo:



73240

Tensão nominal:

24 kV CA

Corrente nominal:

650 A

Classe de proteção:

IP65, IP66, IP67, IP68

Temperatura de funcionamento:

-20 °C a +80 °C

Temperatura ambiente:

-20 °C a +40 °C

Vedação:

EPDM

Secção transversal do cabo:

16 a 300 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

2 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 3002

Dimensões (L/P/A):

1000 x 1000 x 334 mm

Modelos diferentes:

2 com/sem caixa lateral

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

Ex p a pedido
