SCATOLE DI GIUNZIONE GOTHE 73240

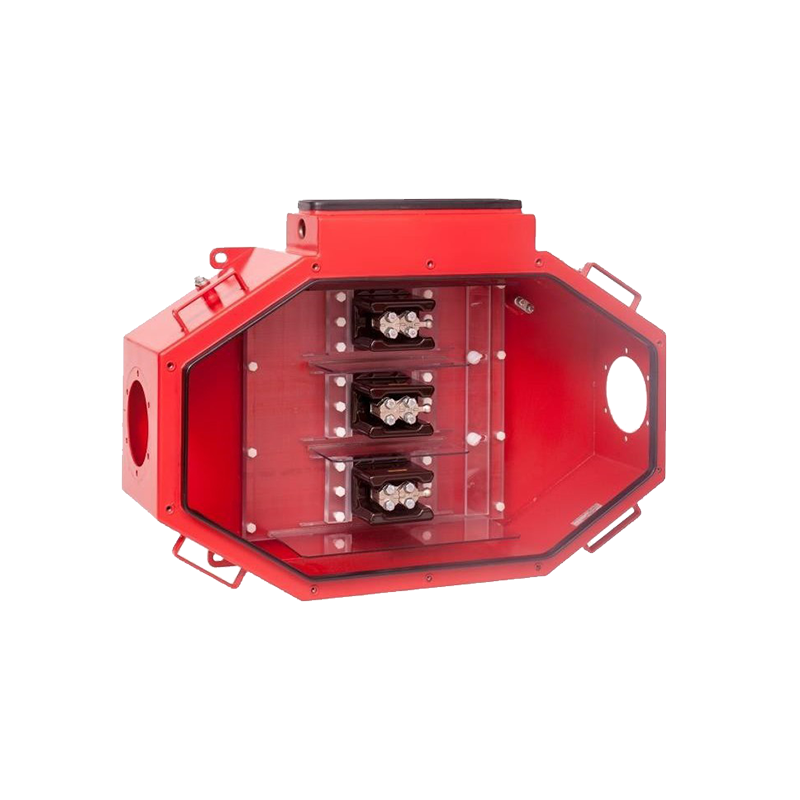

Scatola di derivazione ad alta tensione con terminali massicci in ceramica e ottone, oppure cavi ad alta tensione schermati di tipo “cab-tyre”, oppure cavi ad alta tensione corazzati con isolamento dell’anima in materiale sintetico termoplastico, con o senza sigillatura terminale.

Corpo e coperchio in lamiera d’acciaio da 2 mm / 3 mm, opzionalmente in acciaio inossidabile; l’involucro è dotato di 3 prese terminali in ceramica per il collegamento di cavi e conduttori fino a 300 mm², messe a terra interne ed esterne; è prevista una scatola laterale per il collegamento di conduttori di supervisione e controllo fino a 10 mm², con opzione per fibre ottiche.

Opzionale: sistema di riscaldamento integrato per evitare la formazione di condensa



Ask for the product



Tipo:



73240

Tensione nominale:

24 kV CA

Corrente nominale:

650 A

Classe di protezione:

IP65, IP66, IP67, IP68

Temperatura di esercizio:

da -20 °C a +80 °C

Temperatura ambiente:

da -20 °C a +40 °C

Guarnizioni:

EPDM

Sezione del cavo:

da 16 a 300 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

2 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL 3002

Dimensioni (L/P/A):

1000 x 1000 x 334 mm

Diverse versioni:

2 con/senza cassetto laterale

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

Ex p su richiesta
