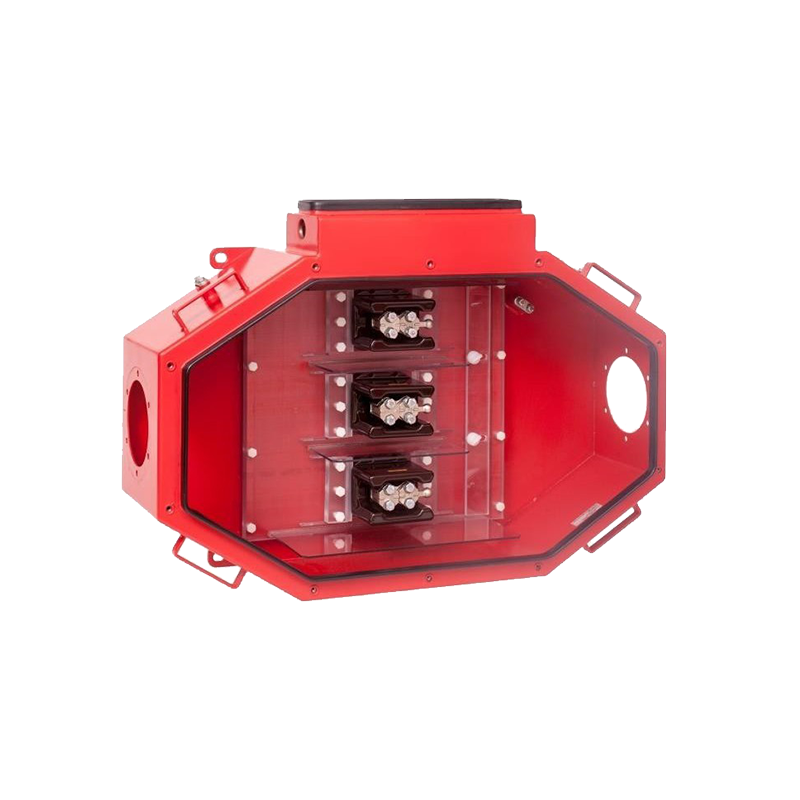

ANSCHLUSSKÄSTEN GOTHE 73240
Hochspannungsanschlusskasten mit massiven Keramik-Messing-Klemmen oder abgeschirmten Hochspannungskabeln vom Typ „Cab-Tyre“ oder gepanzerten Hochspannungskabeln mit Aderisolierung aus thermoplastischem Kunststoff, mit und ohne Endversiegelung.
Gehäuse und Deckel aus 2 mm dickem Stahlblech / 3 mm, wahlweise aus Edelstahl; das Gehäuse ist mit 3 Keramik-Anschlussbuchsen zum Anschluss von Kabeln und Leitern bis 300 mm² sowie mit Innen- und Außenerdungen ausgestattet; ein Seitenanschlusskasten ist für den Anschluss von Überwachungs- und Steuerleitern bis 10 mm² vorgesehen, optional auch für Glasfasern.
Optional: integriertes Heizsystem zur Vermeidung von Kondenswasser
Ask for the product
|
Typ: |
73240 |
|
Nennspannung: |
24 kV Wechselstrom |
|
Nennstrom: |
650 A |
|
Schutzart: |
IP65, IP66, IP67, IP68 |
|
Betriebstemperatur: |
-20 °C bis +80 °C |
|
Umgebungstemperatur: |
-20 °C bis +40 °C |
|
Dichtung: |
EPDM |
|
Kabelquerschnitt: |
16 bis 300 mm² |
|
Material: |
Stahlblech, Edelstahl AISI 316Ti |
|
Wandstärke: |
2 mm |
|
Oberflächenbehandlung: |
lackiert, 2K-PUR RAL 3002 |
|
Abmessungen (B/T/H): |
1000 x 1000 x 334 mm |
|
Verschiedene Ausführungen: |
2 mit/ohne Seitenkasten |
|
Seitenkasten: |
500 V AC/DC, 10 A, max. 10 mm² |
|
Explosionsgeschützt: |
Ex p auf Anfrage |
