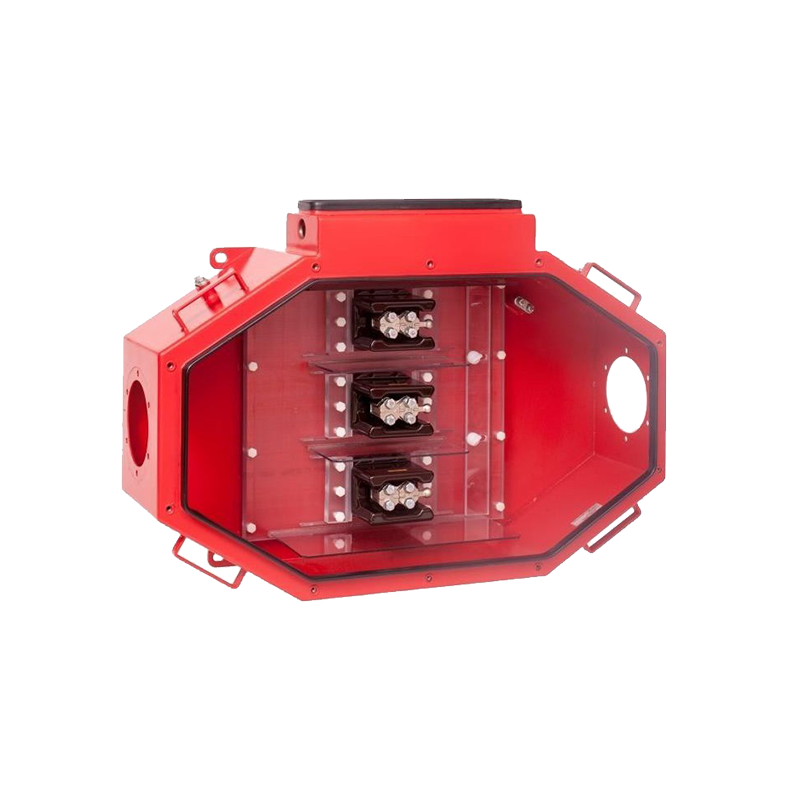

BOÎTIERS DE RACCORDEMENT GOTHE 73240
Boîtier de raccordement haute tension équipé de bornes massives en céramique et laiton, ou de câbles haute tension blindés de type « cab-tyre » ou de câbles haute tension armés, dotés d’une isolation des conducteurs en matière synthétique thermoplastique, avec ou sans étanchéité d’extrémité.
Boîtier et couvercle en tôle d'acier de 2 mm / 3 mm (en acier inoxydable en option) ; le boîtier est équipé de 3 prises de raccordement en céramique pour le raccordement de câbles et de conducteurs jusqu’à 300 mm², de mises à la terre internes et externes ; un boîtier latéral est prévu pour le raccordement de conducteurs de surveillance et de commande jusqu’à 10 mm², avec option pour les fibres optiques.
En option : système de chauffage intégré pour éviter la formation de condensation.
Ask for the product
|
Type : |
73240 |
|
Tension nominale : |
24 kV CA |
|
Courant nominal : |
650 A |
|
Indice de protection : |
IP65, IP66, IP67, IP68 |
|
Température de fonctionnement : |
de -20 °C à +80 °C |
|
Température ambiante : |
de -20 °C à +40 °C |
|
Étanchéité : |
EPDM |
|
Section de câble : |
16 à 300 mm² |
|
Matériau : |
tôle d'acier, acier inoxydable AISI 316Ti |
|
Épaisseur de paroi : |
2 mm |
|
Traitement de surface : |
peint, 2K-PUR RAL 3002 |
|
Dimensions (L/P/H) : |
1 000 x 1 000 x 334 mm |
|
Différents modèles : |
2 avec ou sans caisson latéral |
|
Boîtier latéral : |
500 V CA/CC, 10 A, max. 10 mm² |
|
Antidéflagrant : |
Ex p sur demande |
