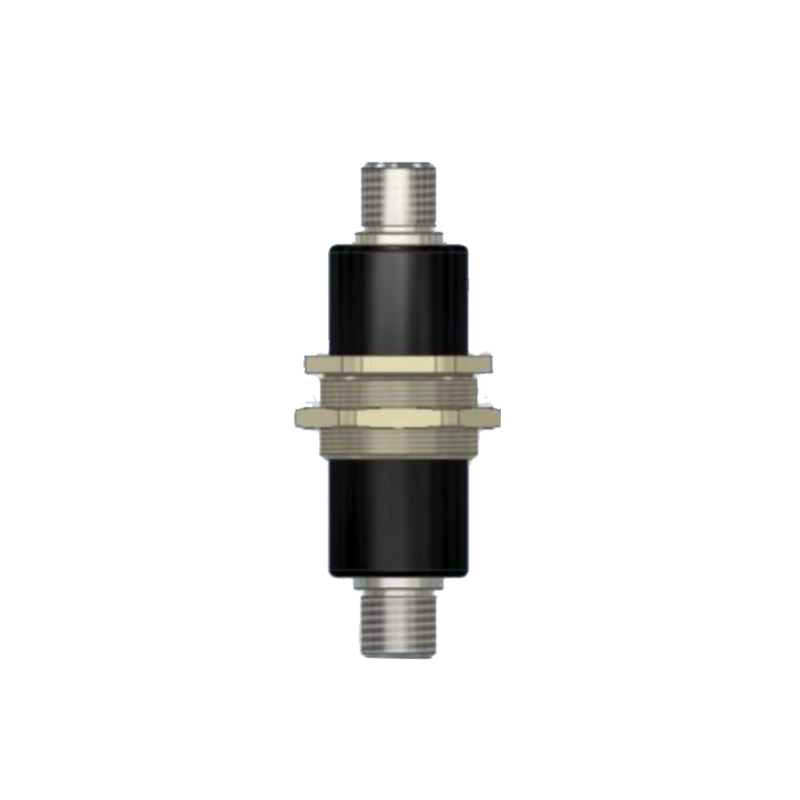

ISOLATOREN MET BUS TYPE F
Doorvoertules en isolatoren zijn ontworpen om elektrische verbindingen tussen circuits te realiserenvia de kamers van een behuizing of scheidingswand , terwijl tegelijkertijd elektrische isolatie wordt gewaarborgd. Doorvoermantel -isolatoren worden gebruikt in elektromotoren, pompen, transformatoren, schakelapparatuur en elektrische apparatuur. Doorvoermantel -isolatoren bestaan uit koperen doorvoerpennen die langs de as van een messing huls met een drukflens zijn geplaatst, effectief elektrisch geïsoleerd door isolatiematerialen die tussen henzijn aangebracht.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Busisolator type F:
Nominale spanning: 2500 V
Nominale stroom: 315 A – 800 A
Bedrijfstemperatuur: -45 °C tot +120 °C
Relatieve luchtvochtigheid [40 °C]: 95 %
Corrosiviteitscategorie C5 volgens PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, gelijkwaardig aan IEC 60079-0:2017; PN-EN 60079-1:2014, gelijkwaardig aan IEC 60079-1:2014; PN-EN 60079-7:2016, gelijkwaardig aan IEC 60079-1:2015
Parameters van de F..-M42(C40)-isolator
|
Type isolator |
Stroomdraagvermogen |
Buitendraad |
Schroefgat |
|
F12-… |
315A |
M12 |
- |
|
F12/12… |
M12 |
M12 |
|
|
F16-… |
450 A |
M16 |
- |
|
F16/12… |
M16 |
M12 |
|
|
F20-… |
630A |
M20 |
- |
|
F20/12... |
M20 |
M12 |
|
|
Fw12-… |
800 A |
- |
M12 |
