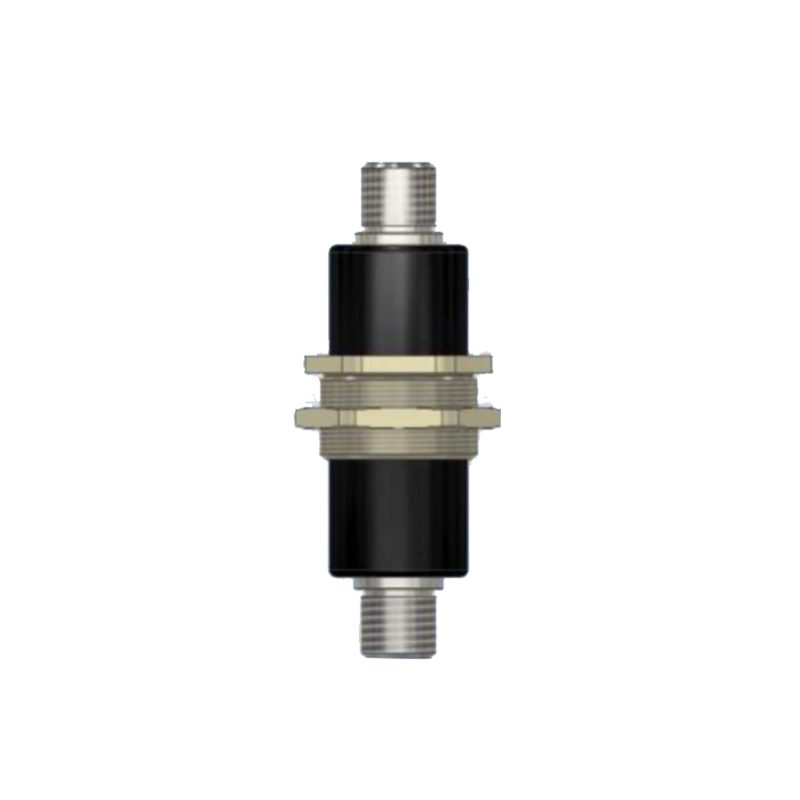

AISLADORES DE CASQUILLO TIPO F
Los aislantesde casquillo y están diseñados para proporcionar conexioneseléctricas entre circuitos a través de las cámaras de una caja o tabique , al tiempo que garantizan el aislamientoeléctrico . Los aislantes depasamuros seutilizan en motores eléctricos, bombas, transformadores, aparatos de conmutación y equiposeléctricos . Los aislantes depasamuros consisten en pasadores decobre situados a lo largo del eje de un manguitode latón con una bridade empuje , aisladoseléctricamente de forma eficaz mediante materiales aislantescolocados entre ellos.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Aislador de casquillo tipo F:
Tensión nominal: 2500 V
Corriente nominal: 315 A – 800 A
Temperatura de funcionamiento: de -45 °C a +120 °C
Humedad relativa del aire [40 °C]: 95 %
Categoría de corrosividad C5 según la norma PN-EN ISO 12944-2
I M2 Ex db eb I Mb; II 2G Ex db eb IIC Gb
PN-EN IEC 60079-0:2018, equivalente a la norma IEC 60079-0:2017; PN-EN 60079-1:2014, equivalente a la norma IEC 60079-1:2014; PN-EN 60079-7:2016, equivalente a la norma IEC 60079-1:2015
Parámetros del aislador F..-M42(C40)
|
Tipo de aislador |
Capacidad de conducción de corriente |
Rosca exterior |
Orificio roscado |
|
F12-… |
315 A |
M12 |
- |
|
F12/12… |
M12 |
M12 |
|
|
F16-… |
450 A |
M16 |
- |
|
F16/12… |
M16 |
M12 |
|
|
F20-… |
630A |
M20 |
- |
|
F20/12... |
M20 |
M12 |
|
|
Fw12-… |
800 A |
- |
M12 |
