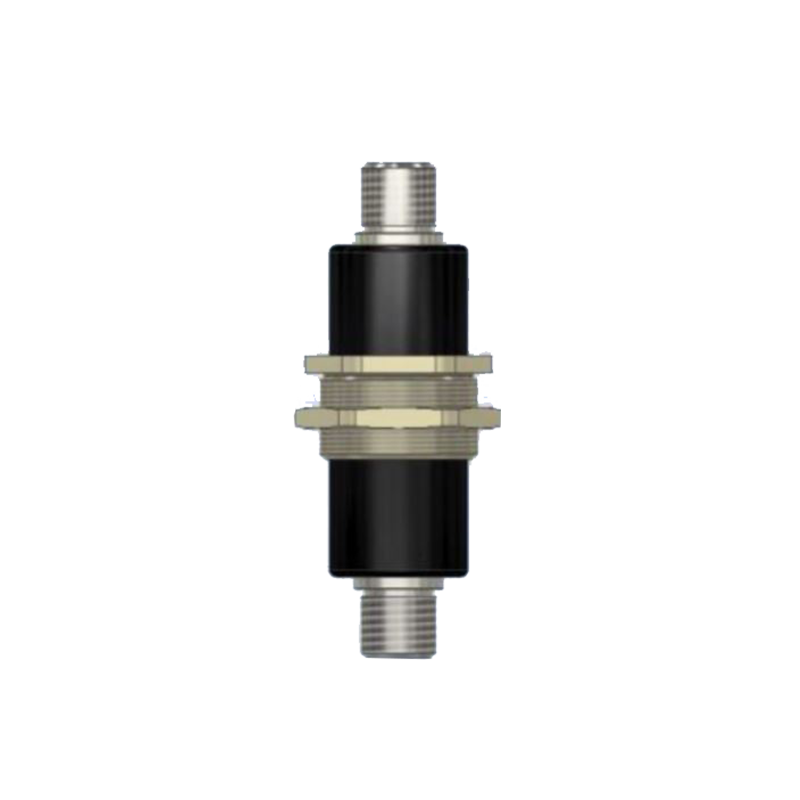

ISOLATEURS À DOUILLE DE TYPE F
Les isolateursà douille sont conçus pour assurer des connexionsélectriques entre des circuits à travers les compartimentsd’une enceinte oud’une cloison touten garantissant l’isolationélectrique . Les isolateursà douille sont utilisés dans les moteurs électriques, les pompes, les transformateurs, les appareillages de commutation et les équipementsélectriques . Les isolateursà douille se composent de brochestraversantesencuivre positionnées le long de l’axe d’un manchonen laiton muni d’une bridede butée , et sontefficacement isolésélectriquement par des matériaux isolantsplacés entre celles-ci.
I M2 Ex db eb I Mb
II 2G Ex db eb IIC Gb
Ask for the product
Isolateur à douille de type F :
Tension nominale : 2 500 V
Courant nominal : 315 A – 800 A
Température de service : de -45 °C à +120 °C
Humidité relative de l'air [40 °C] : 95 %
Catégorie de corrosivité C5 selon la norme PN-EN ISO 12944-2
I M2 Ex db eb I Mb ; II 2G Ex db eb IIC Gb
PN-EN CEI 60079-0:2018, équivalente à la norme CEI 60079-0:2017 ; PN-EN 60079-1:2014, équivalente à la norme CEI 60079-1:2014 ; PN-EN 60079-7:2016, équivalente à la norme CEI 60079-1:2015
Paramètres de l'isolateur F..-M42(C40)
|
Type d'isolateur |
Intensité admissible |
Filetage extérieur |
Trou fileté |
|
F12-… |
315A |
M12 |
- |
|
F12/12… |
M12 |
M12 |
|
|
F16-… |
450 A |
M16 |
- |
|
F16/12… |
M16 |
M12 |
|
|
F20-… |
630A |
M20 |
- |
|
F20/12... |
M20 |
M12 |
|
|
Fw12-… |
800 A |
- |
M12 |
