BOÎTIERS DE RACCORDEMENT GOTHE 53910

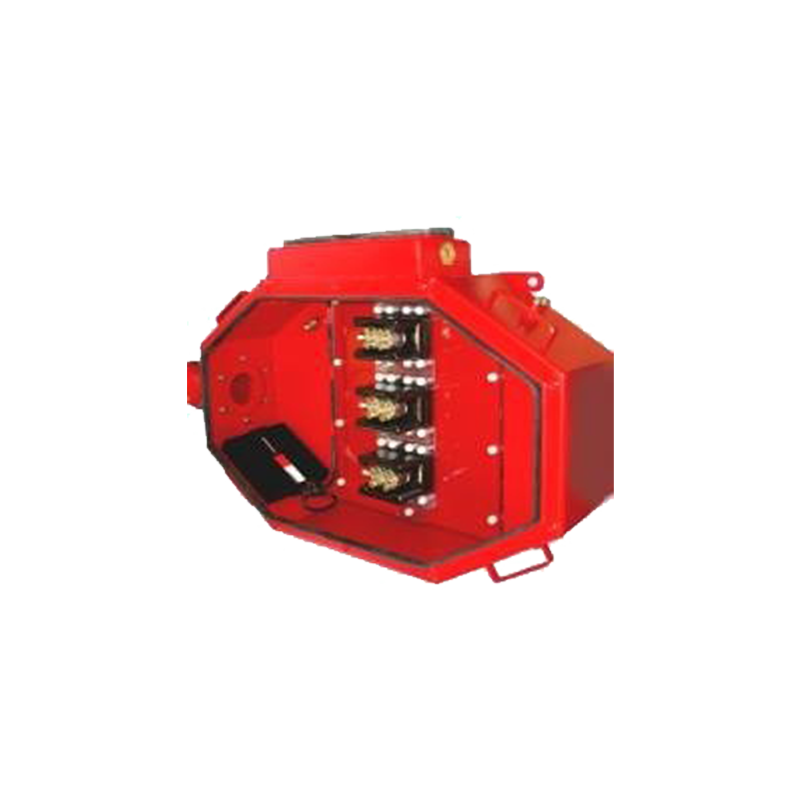

Boîtier de raccordement haute tension équipé de bornes à barres de courant massives pour le raccordement de deux câbles haute tension.

Boîtier et couvercle avec hublot d'inspection en tôle d'acier de 2 mm ou en acier inoxydable 316Ti. Fixation du couvercle par vis à six pans creux. Bornes avec 2 pinces de serrage séparées, conçues pour des sections de conducteur allant jusqu'à 150 mm² / 300 mm². Bornes de mise à la terre internes et externes. Boîtier latéral pour le raccordement de câbles de surveillance ou d’autres câbles de signalisation. En option, avec des compartiments pour gel de silice ou équipé d’un dispositif de chauffage à commande thermostatique (puissance de 200 W).



Ask for the product



Type :



53910

Tension nominale :

11 kV CA

Courant nominal :

jusqu'à 650 A

Indice de protection :

IP65

Température de fonctionnement 1 :

de T6 à +80 °C (341 A)

Température ambiante 1 :

de -20 °C à +40 °C

Température de fonctionnement 2 :

de T6 à +80 °C (388 A)

Température ambiante 2 :

de -20 °C à +28 °C

Étanchéité :

EPDM

Section du câble :

de 16 à 150 ou de 150 à 300 mm²

Matériau :

tôle d’acier, acier inoxydable AISI 316Ti

Épaisseur de paroi :

2 mm

Traitement de surface :

peint, 2K-PUR RAL 3002

Dimensions (L/P/H) :

1 000 x 690 x 288 mm

Différents modèles :

1 avec/sans SB

Boîtier latéral :

500 V CA/CC, 10 A, max. 10 mm²

Antidéflagrant :

sur demande
