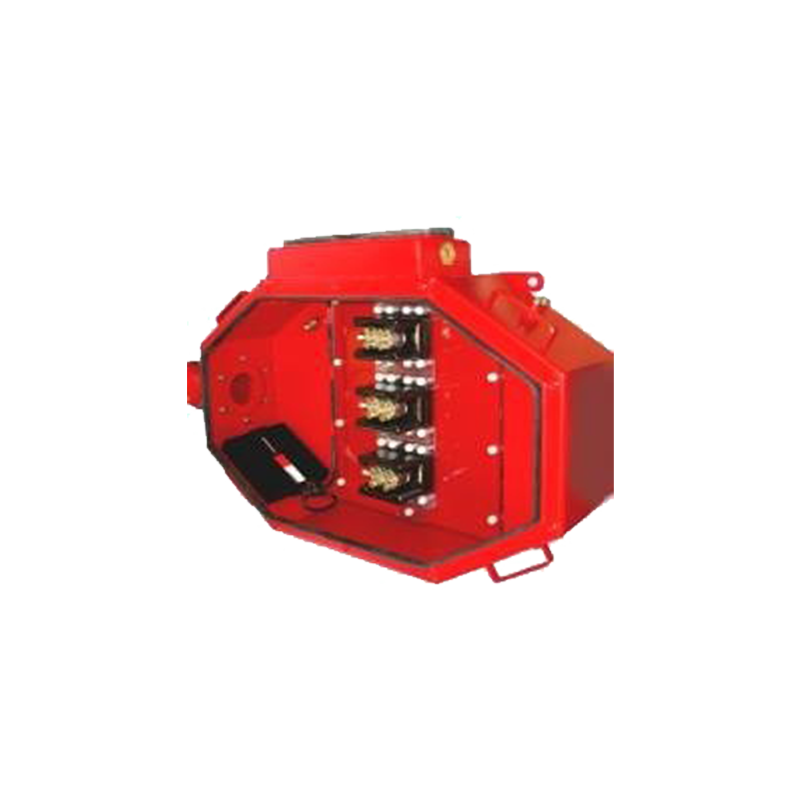

CAJAS DE CONEXIÓN GOTHE 53910
Caja de conexiones de alta tensión con terminales de barra de corriente de gran capacidad para la conexión de dos cables de alta tensión.
Carcasa y tapa con mirilla de inspección fabricadas en chapa de acero de 2 mm o acero inoxidable 316Ti. Fijación de la tapa mediante tornillos Allen. Terminal con 2 abrazaderas de conductor independientes, diseñadas para secciones de conductor de hasta 150 mm² / 300 mm². Terminales de puesta a tierra internos y externos. Caja lateral para la conexión de cables de supervisión u otros cables de señal. Opcionalmente, con compartimentos para gel de sílice o equipada con una unidad de calefacción controlada por termostato (potencia de 200 W).
Ask for the product
|
Tipo: |
53910 |
|
Tensión nominal: |
11 kV CA |
|
Corriente nominal: |
hasta 650 A |
|
Clase de protección: |
IP65 |
|
Temperatura de funcionamiento 1: |
de T6 a +80 °C (341 A) |
|
Temperatura ambiente 1: |
de -20 °C a +40 °C |
|
Temperatura de funcionamiento 2: |
De T6 a +80 °C (388 A) |
|
Temperatura ambiente 2: |
de -20 °C a +28 °C |
|
Sellado: |
EPDM |
|
Sección transversal del cable: |
de 16 a 150 o de 150 a 300 mm² |
|
Material: |
chapa de acero, acero inoxidable AISI 316Ti |
|
Espesor de la pared: |
2 mm |
|
Tratamiento superficial: |
pintado, 2K-PUR RAL 3002 |
|
Dimensiones (An/Pr/Al): |
1000 x 690 x 288 mm |
|
Diferentes diseños: |
1 con/sin SB |
|
Caja lateral: |
500 V CA/CC, 10 A, máx. 10 mm² |
|
A prueba de explosiones: |
bajo pedido |
