SCATOLE DI GIUNZIONE GOTHE 53910

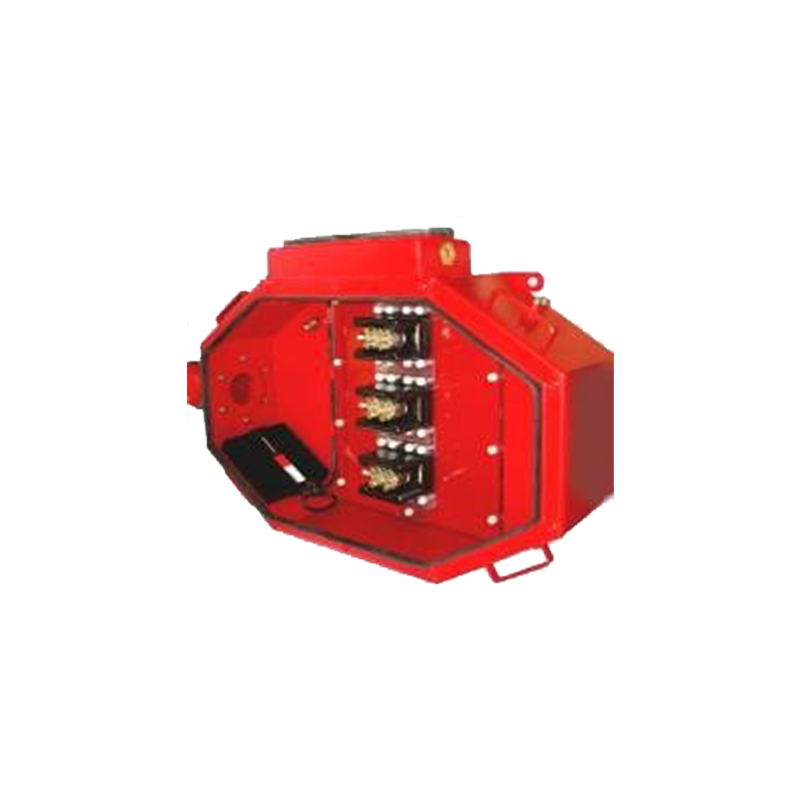

Scatola di derivazione ad alta tensione con terminali a barra per correnti elevate, destinata al collegamento di 2 cavi ad alta tensione.

Custodia e coperchio con oblò di ispezione realizzati in lamiera d’acciaio da 2 mm o acciaio inossidabile 316Ti. Fissaggi del coperchio con viti a brugola. Morsetti con 2 morsetti separati progettati per sezioni dei conduttori fino a 150 mm² / 300 mm². Morsetti di messa a terra interni ed esterni. Scatola laterale per il collegamento di cavi di supervisione o altri cavi di segnale. Disponibile opzionalmente con scomparti per gel di silice o dotata di un'unità di riscaldamento controllata da termostato (potenza 200 W).



Ask for the product



Tipo:



53910

Tensione nominale:

11 kV CA

Corrente nominale:

fino a 650 A

Classe di protezione:

IP65

Temperatura di esercizio 1:

da T6 a +80 °C (341 A)

Temperatura ambiente 1:

da -20 °C a +40 °C

Temperatura di esercizio 2:

da T6 a +80 °C (388 A)

Temperatura ambiente 2:

da -20 °C a +28 °C

Guarnizione:

EPDM

Sezione del cavo:

da 16 a 150 o da 150 a 300 mm²

Materiale:

lamiera d'acciaio, acciaio inossidabile AISI 316Ti

Spessore della parete:

2 mm

Trattamento superficiale:

verniciato, 2K-PUR RAL 3002

Dimensioni (L/P/A):

1000 x 690 x 288 mm

Diverse versioni:

1 con/senza SB

Scatola laterale:

500 V CA/CC, 10 A, max. 10 mm²

A prova di esplosione:

su richiesta
