CAIXAS DE JUNÇÃO GOTHE 53911

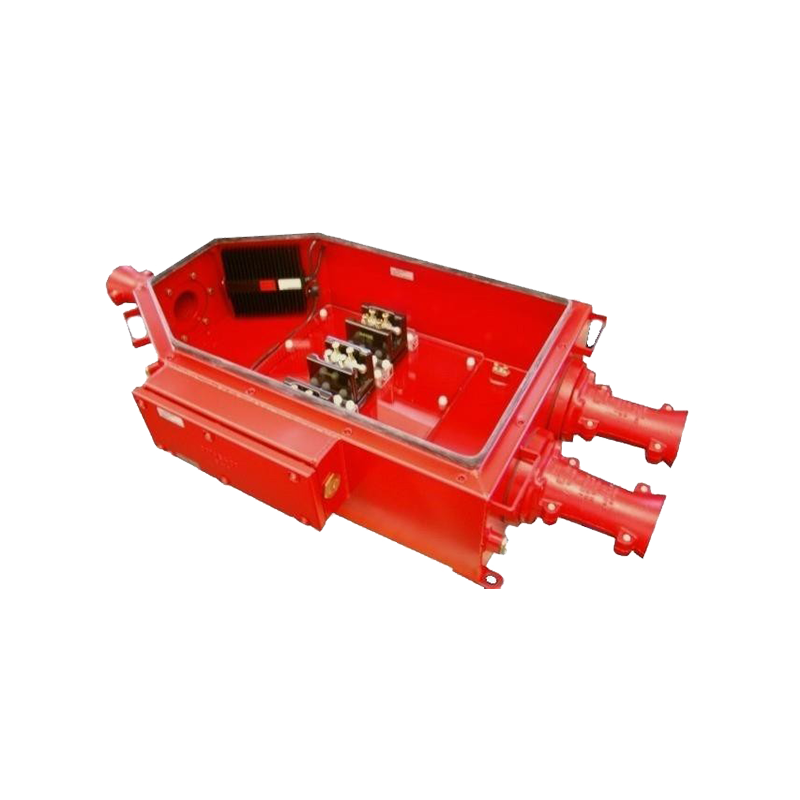

Caixa de distribuição de alta tensão com terminais de barra de corrente de grande capacidade para a ligação de 3 cabos de alta tensão.

Caixa e tampa com janela de inspeção em chapa de aço de 2 mm ou aço inoxidável 316Ti. Fixação da tampa com parafusos Allen. Terminal com 2 grampos de condutor separados, concebidos para secções transversais de condutor até 150 mm². Terminais de ligação à terra internos e externos. Caixa lateral para terminação de cabos de supervisão ou outros cabos de sinal.

Opcionalmente, com compartimentos para gel de sílica ou equipada com uma unidade de aquecimento controlada por termóstato (potência de 200 W).



Ask for the product



Tipo:



53911

Tensão nominal:

11 kV CA

Corrente nominal:

até 388 A

Classe de proteção:

IP65

Temperatura de funcionamento 1:

T6 a 80 °C (341 A)

Temperatura ambiente 1:

-20 °C a +40 °C

Temperatura de funcionamento 2:

T6 a 80 °C (388 A)

Temperatura ambiente 2:

-20 °C a +28 °C

Vedante:

EPDM

Secção transversal do cabo:

35 a 150 mm²

Material:

chapa de aço, aço inoxidável AISI 316Ti

Espessura da parede:

2 mm

Tratamento de superfície:

pintado, 2K-PUR RAL 3002

Dimensões (L/P/A):

1040 x 688 x 288 mm

Modelos disponíveis:

1 com/sem SB

Caixa lateral:

500 V CA/CC, 10 A, máx. 10 mm²

À prova de explosão:

a pedido
