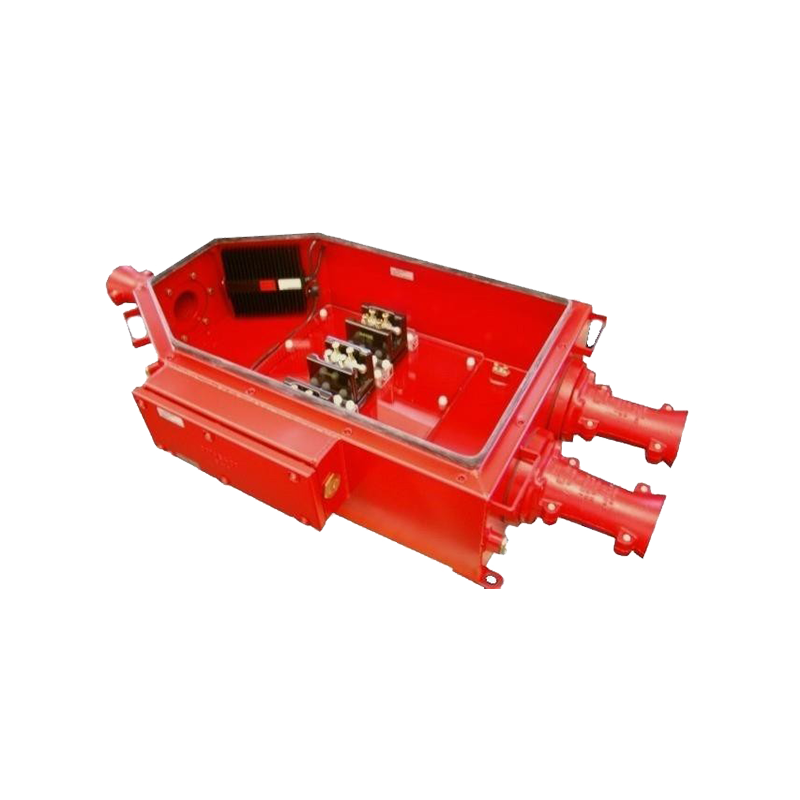

CAJAS DE CONEXIÓN GOTHE 53911

Caja de distribución de alta tensión con terminales de barra de corriente de gran capacidad para la conexión de tres cables de alta tensión.

Carcasa y tapa con mirilla de inspección fabricadas en chapa de acero de 2 mm o acero inoxidable 316Ti. Fijación de la tapa con tornillos Allen. Terminal con 2 abrazaderas de conductor independientes, diseñadas para una sección transversal de conductor de hasta 150 mm². Terminales de puesta a tierra internos y externos. Caja lateral para la conexión de cables de supervisión u otros cables de señal.

Opcionalmente, con compartimentos para gel de sílice o equipada con una unidad de calefacción controlada por termostato (potencia de 200 W).



Ask for the product



Tipo:



53911

Tensión nominal:

11 kV CA

Corriente nominal:

hasta 388 A

Clase de protección:

IP65

Temperatura de funcionamiento 1:

T6 a 80 °C (341 A)

Temperatura ambiente 1:

de -20 °C a +40 °C

Temperatura de funcionamiento 2:

De T6 a 80 °C (388 A)

Temperatura ambiente 2:

de -20 °C a +28 °C

Sellado:

EPDM

Sección transversal del cable:

de 35 a 150 mm²

Material:

chapa de acero, acero inoxidable AISI 316Ti

Espesor de la pared:

2 mm

Tratamiento superficial:

pintado, 2K-PUR RAL 3002

Dimensiones (An/Pr/Al):

1040 x 688 x 288 mm

Diferentes diseños:

1 con/sin SB

Caja lateral:

500 V CA/CC, 10 A, máx. 10 mm²

A prueba de explosiones:

bajo pedido
