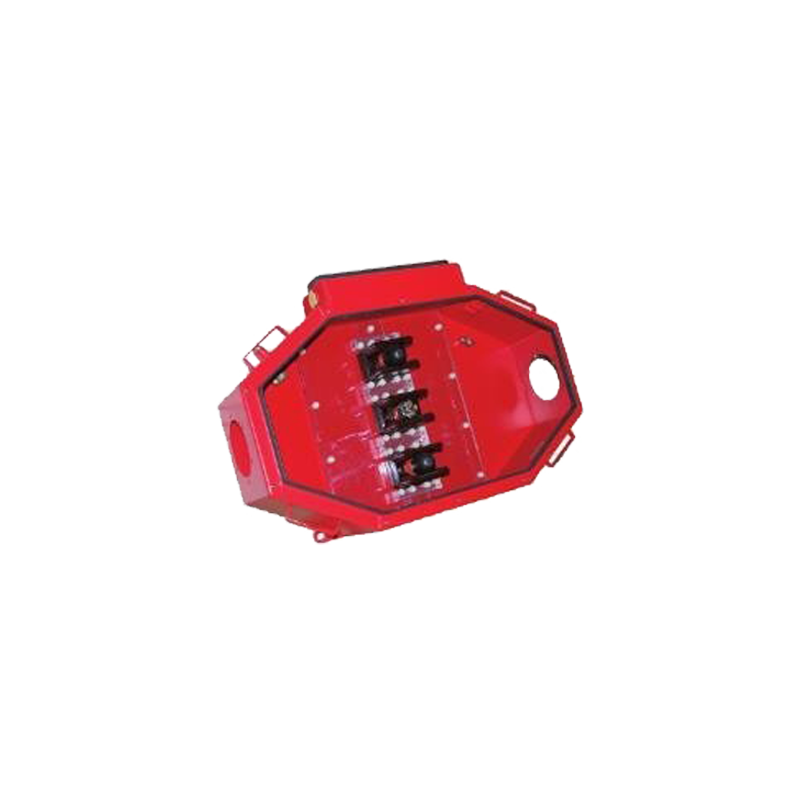

SCATOLE DI GIUNZIONE GOTHE 73115
Scatola di derivazione ad alta tensione con robusti terminali in ceramica e ottone per il collegamento di 2 cavi ad alta tensione.
Corpo e coperchio in lamiera d’acciaio da 2 mm o, in opzione, in acciaio inossidabile; il corpo è dotato di 3 prese terminali in ceramica per il collegamento di cavi e conduttori fino a 150 mm², messa a terra interna ed esterna; è prevista una scatola laterale per il collegamento di conduttori di supervisione e controllo fino a 6 mm² oppure, in opzione, cassette di giunzione per fibre ottiche.
Opzionale: involucro impermeabile IP 67, sistema di riscaldamento integrato o elemento di compensazione della pressione per evitare la formazione di condensa.
Ask for the product
|
Tipo: |
73115 |
|
Tensione nominale: |
15 kV CA |
|
Corrente nominale: |
388 A (25 °C), 341 A (40 °C) |
|
Classe di protezione: |
IP65 |
|
Temperatura di esercizio: |
da -20 °C a +80 °C |
|
Temperatura ambiente: |
da -20 °C a +40 °C |
|
Guarnizioni: |
EPDM |
|
Sezione del cavo: |
da 16 a 150 mm² |
|
Materiale: |
lamiera d'acciaio, acciaio inossidabile AISI 316Ti |
|
Spessore della parete: |
3 mm |
|
Trattamento superficiale: |
verniciato, 2K-PUR RAL 3002 |
|
Dimensioni (L/P/A): |
1000 x 695 x 305 mm |
|
Diverse versioni: |
2 con/senza cassetto laterale |
|
Scatola laterale: |
500 V CA/CC, 10 A, max. 10 mm² |
|
A prova di esplosione: |
Ex p su richiesta |
