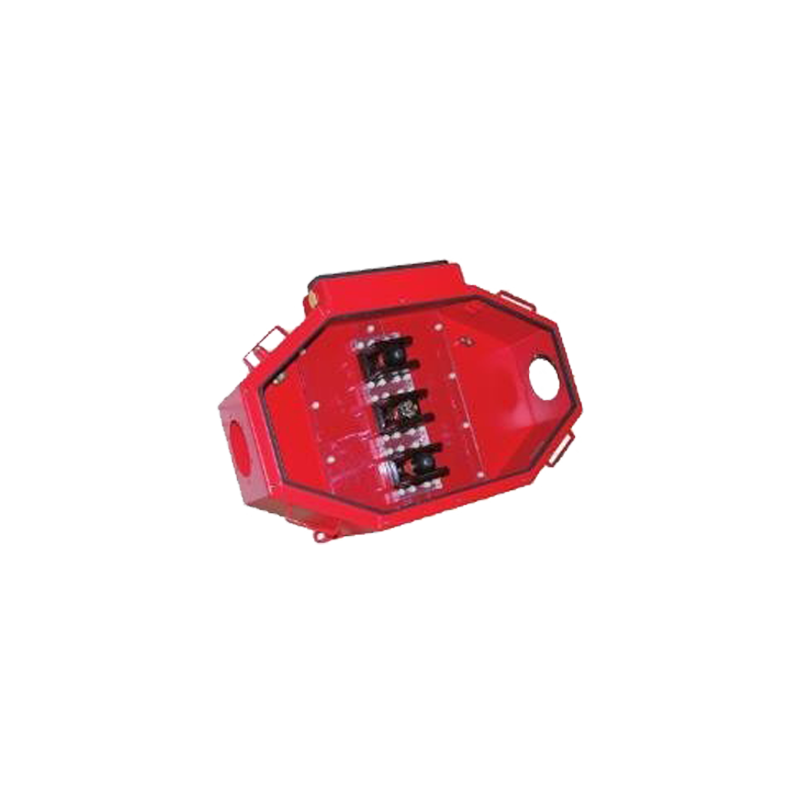

CAJAS DE CONEXIÓN GOTHE 73115
Caja de conexiones de alta tensión con terminales macizos de cerámica y latón para la conexión de 2 cables de alta tensión.
Carcasa y tapa de chapa de acero de 2 mm u acero inoxidable opcional; la carcasa está provista de 3 zócalos de conexión cerámicos para conectar cables y conductores de hasta 150 mm², conexiones a tierra internas y externas; se incluye una caja lateral para conectar conductores de supervisión y control de hasta 6 mm² o, opcionalmente, casetes de empalme para fibra óptica.
Opcional: carcasa estanca IP 67, sistema de calefacción integrado o elemento de compensación de presión para evitar la condensación.
Ask for the product
|
Tipo: |
73115 |
|
Tensión nominal: |
15 kV CA |
|
Corriente nominal: |
388 A (25 °C), 341 A (40 °C) |
|
Clase de protección: |
IP65 |
|
Temperatura de funcionamiento: |
de -20 °C a +80 °C |
|
Temperatura ambiente: |
de -20 °C a +40 °C |
|
Sellado: |
EPDM |
|
Sección transversal del cable: |
de 16 a 150 mm² |
|
Material: |
chapa de acero, acero inoxidable AISI 316Ti |
|
Espesor de la pared: |
3 mm |
|
Tratamiento superficial: |
pintado, 2K-PUR RAL 3002 |
|
Dimensiones (An/Prof/Al): |
1000 x 695 x 305 mm |
|
Diferentes diseños: |
2 con/sin cajón lateral |
|
Caja lateral: |
500 V CA/CC, 10 A, máx. 10 mm² |
|
A prueba de explosiones: |
Ex p bajo pedido |
